Ubiquiti Alarm Hub Kit - PoE-Alarmzentrale (UP-AlarmHub-Kit)
Das Ubiquiti Alarm Hub Kit ist eine Alarmzentrale, die die Integration von bis zu 32 kabelgebundenen Sensoren in das UniFi Protect-System ermöglicht. Das Gerät unterstützt die Leitungsparametrierung im SEOL- und DEOL-Modus.
Ubiquiti Alarm Hub Kit – PoE-Alarmzentrale

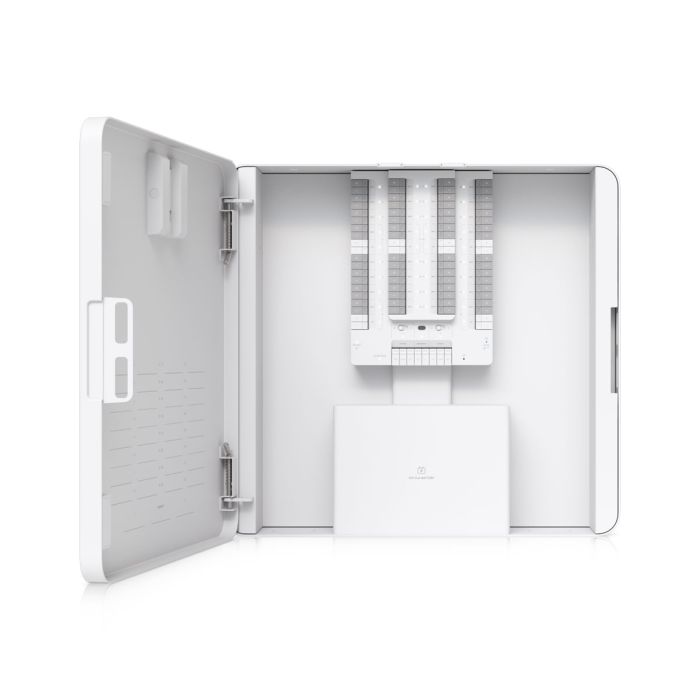

Ubiquiti Alarm Hub Kit (UP-AlarmHub) ist eine Alarmzentrale, die die Integration von kabelgebundenen Alarmsystemen und Sensoren von Drittanbietern (u. a. Bewegung, Türöffnung oder Rauch) in die UniFi Protect-Plattform ermöglicht. Das Gehäuse aus SGCC-Stahl verfügt über eine Polycarbonatabdeckung und ist für die Innenmontage vorgesehen (das Gehäuse ist ein integraler Bestandteil des Geräts und kann nicht separat verwendet werden). Das Gerät erfüllt Sicherheitsstandards und ist NDAA-konform.
Die Zentrale verfügt über 32 digitale Eingänge für verdrahtete Sensoren, die parametrisierte Alarmlinien unter Verwendung entsprechender Widerstandskonfigurationen (EOL) über dedizierte parametrische Anschlüsse unterstützen. Die Verwaltung des gesamten Systems erfolgt über die UniFi Protect-App, in der zwischen den Modi SEOL (Single End-Of-Line zur Erkennung von Zonenauslösung oder Leitungsunterbrechung) und DEOL (Double End-Of-Line zur zusätzlichen Unterscheidung zwischen Kurzschluss und Leitungsunterbrechung/Sabotage) umgeschaltet werden kann. Dies ermöglicht die Integration von Alarmereignissen in das IP-Überwachungssystem, die automatische Auslösung von Videoaufnahmen bei Zonenverletzung sowie den sofortigen Versand von Push-Benachrichtigungen an Netzwerkadministratoren.
Das Gerät kann über die Standards PoE++ (54 V DC, 60 W) oder PoE+++ (54 V DC, 90 W) mit Strom versorgt werden und bietet gleichzeitig einen PoE+-Ausgang (54 V DC, bis zu 30 W) für den Anschluss eines SuperLink Gateways, das an der Gehäusetür montiert werden kann. Der Hub verfügt zudem über einen 12-V-SLA-Pufferakku, der bis zu 6 Stunden Standby-Betrieb und bis zu 4 Stunden aktiven Betrieb gewährleistet und das System vor einem vollständigen Stromausfall schützt (die genaue Laufzeit hängt von der Anzahl der angeschlossenen Sensoren und vom Alarm Hub versorgten Geräte ab), sowie einen integrierten Sabotagekontakt (Tamper Switch) zur Erkennung unbefugten Öffnens des Gehäuses.
Hauptmerkmale

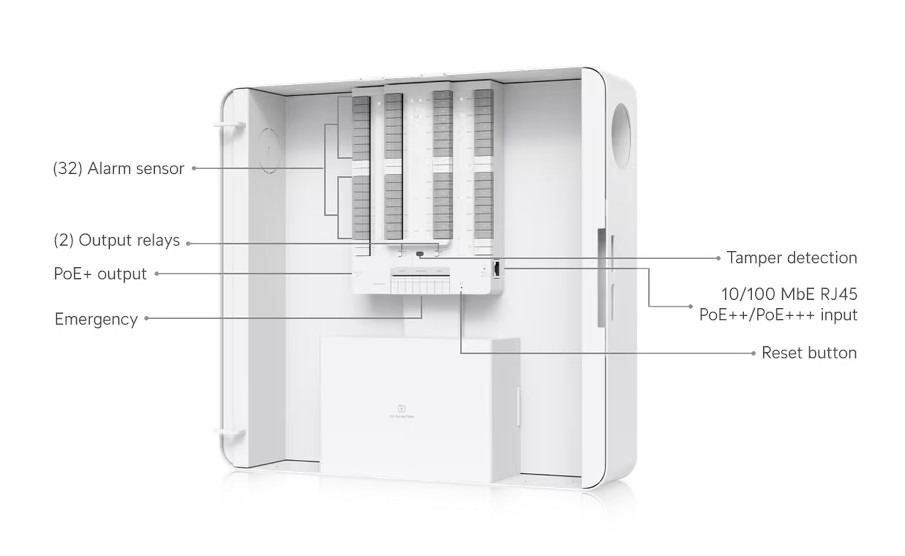

- Eingänge: 32x digitale Eingänge (kompatibel mit 1–5,6 kΩ EOL-Widerständen; 1 kΩ Widerstand im Lieferumfang enthalten) + 1x dedizierter Alarmeingang
- AUX-Stromausgang: 6x 12 V DC Ports, aufgeteilt in zwei Sektionen. Linke Seite: 3x Anschlüsse mit einer Gesamtaufnahme von max. 1 A; rechte Seite: 3x Anschlüsse mit einer Gesamtaufnahme von max. 1 A
- Netzwerkschnittstellen: 1x 10/100 MbE RJ45-Port
- Relaisausgänge: 2x Wet/Dry-Ausgänge (Wet-Modus: 12 V DC, 1 A; Dry-Modus: bis zu 30 V DC, 1 A) mit physischen Schaltern zur Modusauswahl
- Stromversorgung: PoE++ / PoE+++ (54 V DC, jeweils 60 W und 90 W) sowie Laden des 12 V, 0,3 A SLA-Pufferakkus
- Ausgangsleistungsbudget: Bis zu 42 W bei PoE++ Eingangsstromversorgung; bis zu 68 W bei PoE+++ Eingangsstromversorgung
Technische Daten
| Eingangsklemmen | (32) Alarmsensor (1) Notfall |
| Stromversorgungsmethode | PoE++/PoE+++ 12V Blei-Säure-Akku (SLA) |
| Verfügbare Ausgangsleistung | PoE+++ Eingang: 68 W PoE++ Eingang: 42 W |
| Digitale Eingänge | (32) Alarmsensoreingänge (kompatibel mit EOL-Widerständen: 1–5,6 kΩ, 1 kΩ im Lieferumfang enthalten) (1) Notfall |
| Relaisausgänge | (2) Wet/Dry (spannungsführend / potentialfrei) Wet: 12V DC, 1 A Dry: 30V DC, 1 A |
| Zusätzliche Stromausgänge | Für Sensoren: (3) 12V DC, 1 A gesamt für rechte Seite, (3) 12V DC, 1 A gesamt für linke Seite |
| Netzwerkschnittstelle | (1) 10/100 MbE RJ45-Port |
| PoE-Schnittstelle | (1) PoE++/PoE+++ Eingang, 54V DC, 60W/90W (1) PoE+ Ausgang, 54V DC, 30W |
| Max. Leistungsaufnahme | 90 W |
| Batterieladung | Backup-SLA-Batterie, 12V, 0,3 A |
| LEDs | Weiß / Blau (W/B) |
| Tasten | (1) Zurücksetzen auf Werkseinstellungen (Factory reset) (2) Dry/Wet-Schalter |
| Anwendungsanforderungen | UniFi Protect: Version 7.0.88 oder neuer |
| Mobile App | UniFi Protect iOS™: Version 3.3.0 oder neuer UniFi Protect Android™: Version 3.2.0 oder neuer |
Sonstiges |
|
| Abmessungen | 379 x 355 x 105 mm (15 x 14 x 4,1") |
| Gewicht | Gerät: 8,3 kg (18,3 lb) Halterung: 624 g (1,4 lb) |
| Gehäusematerial | SGCC-Stahlgehäuse mit Polycarbonat-Abdeckung |
| Montagehalterungsmaterial | SGCC-Stahl |
| Montage | Wandmontage |
| Betriebsumgebung | Nur für den Innenbereich |
| Betriebstemperatur | -10 bis 40° C (14 bis 104° F) |
| Betriebsfeuchtigkeit | 5 bis 95% (nicht kondensierend) |
| NDAA-konform | Ja |
| Zertifizierungen | CE, FCC, IC |
Ubiquiti Alarm Hub – Häufig gestellte Fragen (FAQ)
An den Alarm Hub können bis zu 32 überwachte EOLR-Eingänge (End-of-Line Resistor) angeschlossen werden. Dazu gehören Magnetkontakte für Türen (Reed-Kontakte), Bewegungsmelder, Rauchmelder und andere Alarmgeräte.
Nein. Der Alarm Hub kann nicht aus dem im Lieferumfang enthaltenen Gehäuse entfernt werden.
Ja. Der Alarm Hub verfügt über einen integrierten ToF-Sensor (Time-of-Flight), der das Öffnen der Gehäusetür erkennt. Dies ermöglicht sofortige Sabotagebenachrichtigungen und bietet eine zusätzliche Schutzebene für das System.
Ja. Obwohl der Alarm Hub primär für kabelgebundene Sensoren ausgelegt ist, verfügt er über einen PoE+-Ausgang zur Stromversorgung eines SuperLink Gateways, welches die Anbindung drahtloser Alarmgeräte ermöglicht. Das SuperLink Gateway kann zudem direkt an der Tür des Alarm Hub Kit-Gehäuses montiert werden.
Der Alarm Hub wird über PoE++ oder PoE+++ (802.3bt) mit Strom versorgt. Bei der Stromversorgung über eine PoE++-Quelle ist die maximale Gesamtausgangsleistung für Zusatzgeräte begrenzt.
Wenn die PoE+++-Eingangsspannung anliegt, versorgt sie den Alarm Hub und lädt gleichzeitig die Blei-Säure-Batterie (SLA). Bei einem Ausfall der PoE+++-Versorgung übernimmt die SLA-Batterie automatisch die Stromversorgung, um den unterbrechungsfreien Betrieb des Alarm Hubs aufrechtzuerhalten.
Eine 12V 9Ah SLA-Batterie bietet bei einem Stromausfall bis zu 6 Stunden Standby-Betrieb und bis zu 4 Stunden im aktiven Betrieb. Die tatsächliche Batterielaufzeit hängt von der Anzahl der Sensoren und Zusatzgeräte ab, die direkt am Alarm Hub angeschlossen und von ihm versorgt werden.
Ja. Der Alarm Hub unterstützt EOL-Widerstände (End of Line) zur Leitungsüberwachung zwischen Hub und Sensoren. Ohne EOL-Widerstand kann das System lediglich erkennen, ob der Stromkreis offen oder geschlossen ist. Mit einem EOL-Widerstand erkennt der Alarm Hub sofort, wenn eine Leitung durchtrennt oder kurzgeschlossen wird.
Das Gerät unterstützt verschiedene Widerstandswerte (1 kΩ, 2,2 kΩ, 3,3 kΩ, 3,9 kΩ, 4,7 kΩ, 5,6 kΩ), wobei 1-kΩ-Widerstände bereits im Lieferumfang des Alarm Hubs enthalten sind.
Ja. In der Protect-App können Sie jede der 32 Zonen flexibel zwischen SEOL- und DEOL-Modus umschalten:
- SEOL (Single): Überwacht und erkennt Leitungsunterbrechungen (Drahtbruch).
- DEOL (Double): Bietet maximale Sicherheit. Verwendet zwei Widerstände, um auf derselben Leitung zwischen einem „Echten Alarm“ (Sensorauslösung) und „Leitungssabotage“ (Kurzschließen der Leitung) zu unterscheiden.
| Hersteller-SKU | UP-AlarmHub-Kit |
|---|---|
| Hersteller | Ubiquiti |
| Stück in Sammelverpackung | 1 |
| GPSR kontakt | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
