Ubiquiti Device Bridge Switch - UDB-Switch
| Hersteller-SKU | UDB-Switch |
|---|---|
| Hersteller | Ubiquiti |
Zubehör und Ergänzungen:
Ubiquiti Device Bridge Switch – UDB-Switch (35W)
Ubiquiti Device Bridge Switch (UDB-Switch, 35W) to przełącznik PoE+ z jednym portem 10 GbE oraz siedmioma portami 2.5 GbE, wyposażony w moduł WiFi 7 pracujący w pasmach 5 GHz i 6 GHz, umożliwiający bezprzewodowy uplink do sieci UniFi WiFi.
Opis produktu

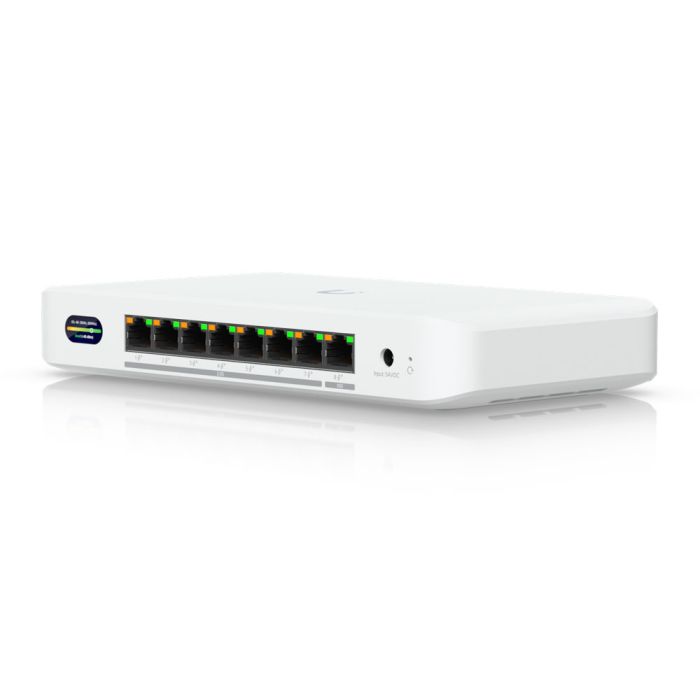

Device Bridge Switch łączy funkcjonalność przełącznika PoE+ z ośmioma portami RJ45 z bezprzewodowym mostem WiFi 7. Urządzenie oferuje 1 × port 10 GbE RJ45 oraz 7 × portów 2.5 GbE RJ45, przy czym wszystkie osiem portów działa jako wyjścia PoE+. Maksymalna moc PoE na pojedynczy port wynosi 30 W, a całkowity budżet PoE zależy od zastosowanego zasilacza: 35 W przy zasilaczu 60 W dołączonym w zestawie oraz 185 W przy opcjonalnym zasilaczu 210 W.
Część radiowa bazuje na standardzie WiFi 7 (802.11be) z konfiguracją 2×2 MIMO w paśmie 5 GHz i 2×2 MIMO w paśmie 6 GHz. Maksymalne przepływności warstwy fizycznej wynoszą 4,3 Gb/s w paśmie 5 GHz (szerokość kanału do 240 MHz) oraz 5,8 Gb/s w paśmie 6 GHz (szerokość kanału do 320 MHz). Obsługiwane są również wcześniejsze standardy 802.11ax, 802.11ac, 802.11n i 802.11a, a zabezpieczenia sieciowe realizowane są w oparciu o WPA3 SAE (Always On).

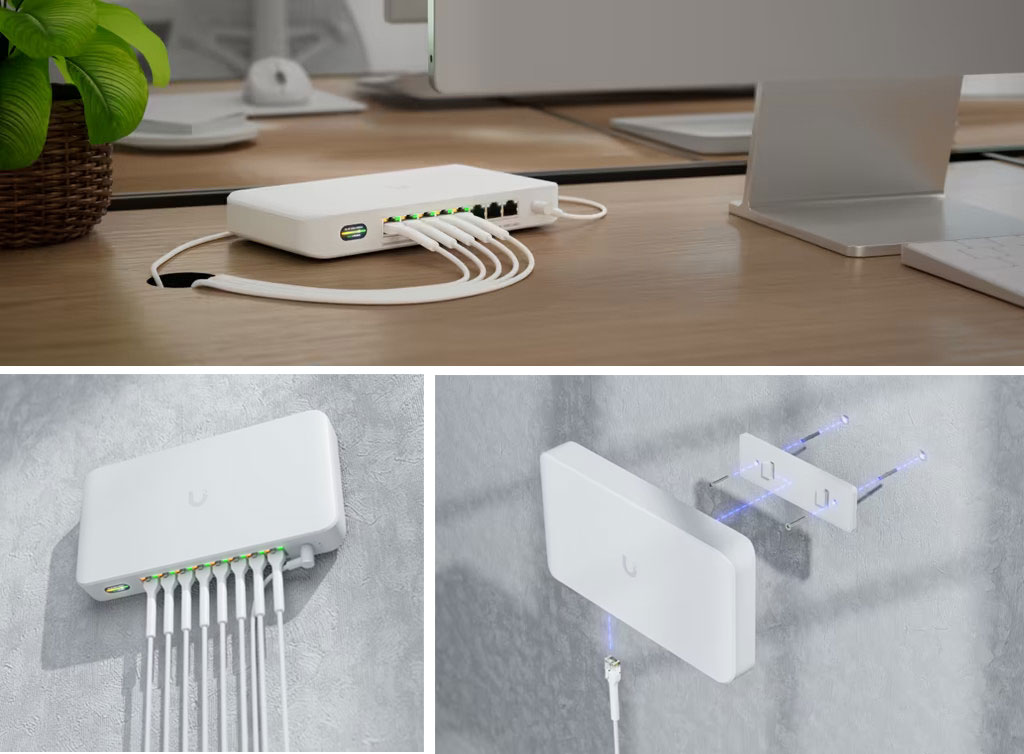

Obudowa wykonana jest z poliwęglanu, przewidziana do pracy na biurku lub montażu ściennego. Wymiary urządzenia to 212,9 × 113 × 32,5 mm, masa 548 g (563 g z uchwytem). W obudowie zintegrowano wyświetlacz LCM o przekątnej 0,96" prezentujący status pracy oraz przycisk resetu do ustawień fabrycznych.

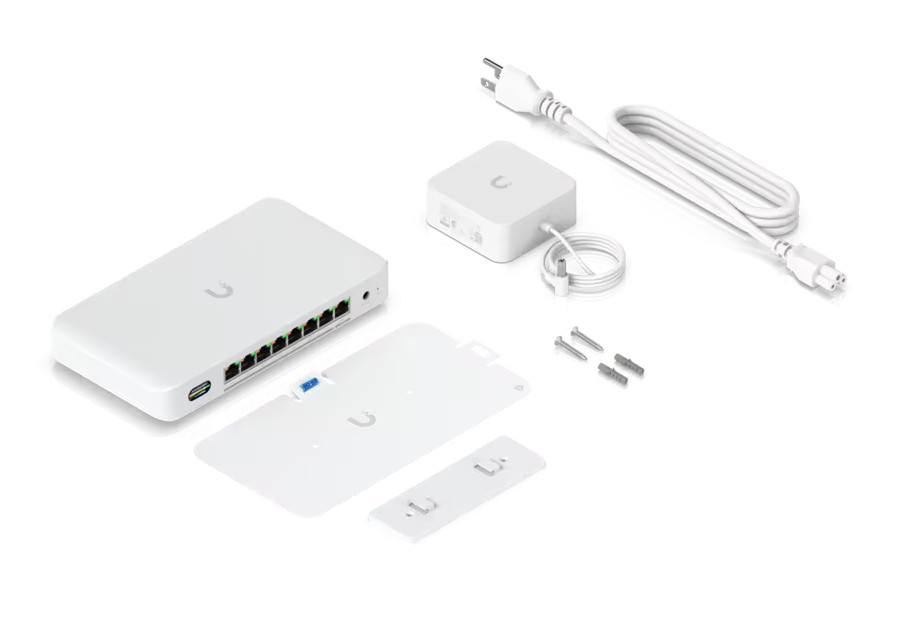

Switch zasilany jest poprzez gniazdo DC 54 V (54 V DC / 1,1 A, zasilacz w zestawie). Maksymalne zużycie mocy samego urządzenia (bez obciążenia PoE) wynosi 25 W, a obsługiwany zakres napięcia wejściowego mieści się w przedziale 42,5–57 V DC. Urządzenie może pracować w temperaturze otoczenia od -30 do 40 °C oraz przy wilgotności 5–95% (bez kondensacji).
Do zarządzania i integracji wymagane jest środowisko UniFi Network w wersji 10.0.156 lub nowszej. UDB-Switch może być adoptowany poprzez interfejs Ethernet lub w oparciu o połączenie WiFi, a konfiguracja odbywa się z poziomu kontrolera UniFi. Urządzenie spełnia wymagania NDAA oraz posiada certyfikaty CE, FCC i IC.
Najważniejsze cechy
- 1 × port 10 GbE RJ45 oraz 7 × portów 2.5 GbE RJ45.
- 8 portów PoE+ z maksymalną mocą 30 W na port.
- Budżet PoE 35 W przy dołączonym zasilaczu 60 W oraz 185 W przy opcjonalnym zasilaczu 210 W.
- Most WiFi 7 z 2×2 MIMO w pasmach 5 GHz i 6 GHz, przepływności do 4,3 Gb/s (5 GHz) i 5,8 Gb/s (6 GHz).
- Obsługa szerokości kanału 20/40/80/160/240/320 MHz oraz standardów 802.11be/ax/ac/n/a.
- Obudowa z poliwęglanu, montaż na biurku lub ścianie, zintegrowany wyświetlacz LCM 0,96" oraz przycisk reset.
- Maksymalne zużycie mocy urządzenia 25 W (bez obciążenia PoE), zasilanie przez gniazdo DC 54 V.
- Zakres temperatury pracy od -30 do 40 °C, wilgotność 5–95% bez kondensacji, zgodność z NDAA i certyfikaty CE, FCC, IC.




Dane techniczne
Identyfikacja
| Model | UDB-Switch |
| Typ urządzenia | Przełącznik PoE+ z mostem WiFi 7 |
| Środowisko zarządzania | UniFi Network (wersja 10.0.156 lub nowsza) |
Interfejsy
| Porty Ethernet | 1 × 10 GbE RJ45, 7 × 2.5 GbE RJ45 |
| Porty PoE | 8 × portów PoE+ |
| Interfejs bezprzewodowy | WiFi 7, pasma 5 GHz i 6 GHz |
| Zarządzanie | przez Ethernet lub WiFi (UniFi Network) |
Parametry bezprzewodowe
| Standard WiFi | WiFi 7 (802.11be) |
| MIMO | 2×2 w paśmie 5 GHz, 2×2 w paśmie 6 GHz |
| Maks. przepływność danych 6 GHz | do 5,8 Gb/s (BW320) |
| Maks. przepływność danych 5 GHz | do 4,3 Gb/s (BW240) |
| Zysk anteny | 8 dBi (5 GHz i 6 GHz) |
| Maks. moc TX | 23 dBm (6 GHz), 26 dBm (5 GHz) |
| Szerokość kanału | 20 / 40 / 80 / 160 / 240 / 320 MHz |
| Zabezpieczenia bezprzewodowe | WPA3 SAE (Always On) |
Parametry sprzętowe

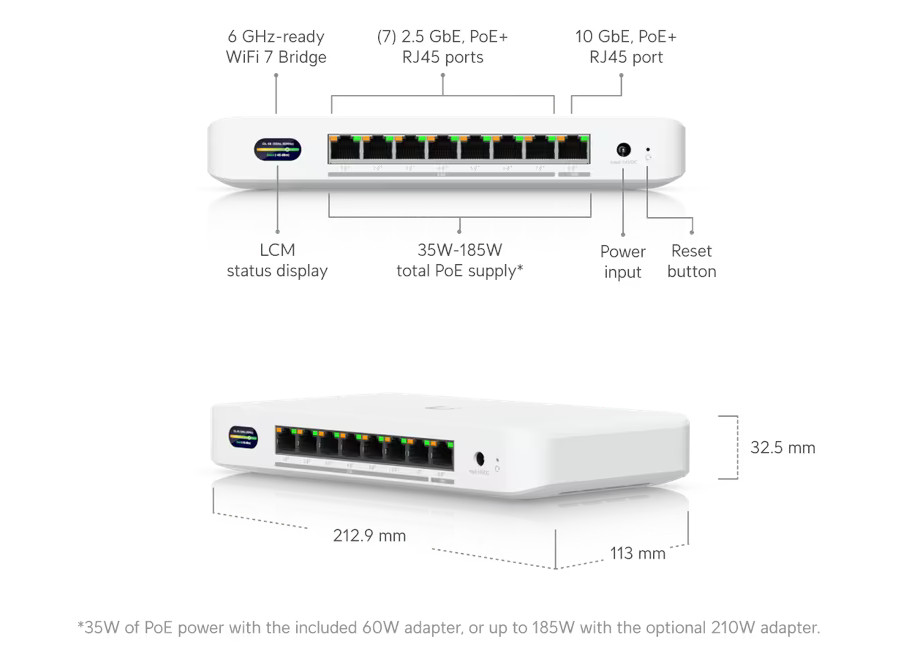

| Wymiary | 212,9 × 113 × 32,5 mm |
| Masa | 548 g (urządzenie), 563 g (z uchwytem) |
| Materiał obudowy | Poliwęglan |
| Materiał uchwytu | Poliwęglan |
| Wyświetlacz | LCM 0,96" (status) |
| Przycisk | 1 × przycisk resetu fabrycznego |
| Miejsca montażu | Biurko, ściana |
| Zgodność NDAA | Tak |
| Certyfikacje | CE, FCC, IC |
Zasilanie i PoE
| Metoda zasilania | Gniazdo DC (54 V DC / 1,1 A) |
| Zasilacz w zestawie | 54 V DC / 1,1 A (około 60 W) |
| Obsługiwany zakres napięcia wejściowego | 42,5–57 V DC |
| Maks. pobór mocy urządzenia | 25 W (bez obciążenia PoE) |
| Maks. moc PoE na port | 30 W |
| Dostępny budżet PoE (zasilacz 60 W) | 35 W |
| Dostępny budżet PoE (zasilacz 210 W) | 185 W |
Środowisko pracy
| Częstotliwości pracy | 5150–5875 MHz, 5945–7125 MHz (światowo) |
| Temperatura pracy | -30 do 40 °C |
| Wilgotność pracy | 5–95% (bez kondensacji) |
Zastosowanie
Ubiquiti Device Bridge Switch przeznaczony jest do instalacji, w których wymagane jest zasilanie i przyłączenie do ośmiu przewodowych urządzeń PoE+ (np. punktów dostępowych, kamer, innych urządzeń sieciowych), przy jednoczesnym wykorzystaniu bezprzewodowego uplinku WiFi 7 do istniejącej infrastruktury UniFi. Konstrukcja umożliwia montaż na biurku lub ścianie oraz pracę w rozszerzonym zakresie temperatur, co ułatwia użycie zarówno w pomieszczeniach biurowych, jak i w innych kontrolowanych środowiskach.
Podsumowanie
Device Bridge Switch UDB-Switch (35W) łączy osiem portów Multi-Gig RJ45 z funkcją PoE+ oraz moduł WiFi 7 do realizacji bezprzewodowego uplinku do sieci UniFi. Urządzenie oferuje zdefiniowany budżet PoE w zależności od zastosowanego zasilacza, obsługuje szeroki zakres kanałów i standardów 802.11 oraz zapewnia integrację z UniFi Network. Dzięki temu może pełnić rolę elementu dystrybucyjnego w instalacjach wymagających przewodowego zasilania PoE i jednocześnie bezprzewodowego przyłącza sieciowego.
Specyfikacja techniczna
Parametry ogólne
| Model | UDB-Switch |
| Wymiary | 212,9 × 113 × 32,5 mm |
| Masa | 548 g (urządzenie), 563 g (z uchwytem) |
| Materiał obudowy | Poliwęglan |
| Miejsca montażu | Biurko, ściana |
| Wyświetlacz | LCM 0,96" (status) |
| Przycisk | Reset do ustawień fabrycznych |
| Zgodność NDAA | Tak |
| Certyfikacje | CE, FCC, IC |
Interfejsy przewodowe i bezprzewodowe
| Porty Ethernet | 1 × 10 GbE RJ45, 7 × 2.5 GbE RJ45 |
| Porty PoE | 8 × portów PoE+ |
| Maks. moc PoE na port | 30 W |
| Budżet PoE (zasilacz 60 W) | 35 W |
| Budżet PoE (zasilacz 210 W) | 185 W |
| Interfejs radiowy | WiFi 7 (802.11be), 5 GHz i 6 GHz |
| MIMO | 2×2 (5 GHz), 2×2 (6 GHz) |
Parametry radiowe
| Maks. przepływność 6 GHz | do 5,8 Gb/s (BW320) |
| Maks. przepływność 5 GHz | do 4,3 Gb/s (BW240) |
| Zysk anteny | 8 dBi (5 GHz i 6 GHz) |
| Maks. moc TX | 23 dBm (6 GHz), 26 dBm (5 GHz) |
| Maks. moc wyjściowa (łączna) | 26 dBm (conducted, combined) |
| Szerokość kanału | 20 / 40 / 80 / 160 / 240 / 320 MHz |
| Częstotliwości pracy | 5150–5875 MHz, 5945–7125 MHz |
| Obsługiwane standardy | 802.11be, 802.11ax, 802.11ac, 802.11n, 802.11a |
| Zabezpieczenia bezprzewodowe | WPA3 SAE (Always On) |
Zasilanie
| Metoda zasilania | Gniazdo DC (54 V DC / 1,1 A) |
| Zasilacz w zestawie | 54 V DC / 1,1 A (około 60 W) |
| Obsługiwany zakres napięcia | 42,5–57 V DC |
| Maks. pobór mocy urządzenia | 25 W (bez wyjść PoE) |
| Dostępny budżet PoE (zasilacz 60 W) | 35 W |
| Dostępny budżet PoE (zasilacz 210 W) | 185 W |
Środowisko i oprogramowanie
| Temperatura pracy | -30 do 40 °C |
| Wilgotność pracy | 5–95% (bez kondensacji) |
| Środowisko zarządzania | UniFi Network, wersja 10.0.156 lub nowsza |
| Metody zarządzania | przez Ethernet lub WiFi (adopcja w UniFi) |


| Hersteller-SKU | UDB-Switch |
|---|---|
| Hersteller | Ubiquiti |
| GPSR kontakt | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
