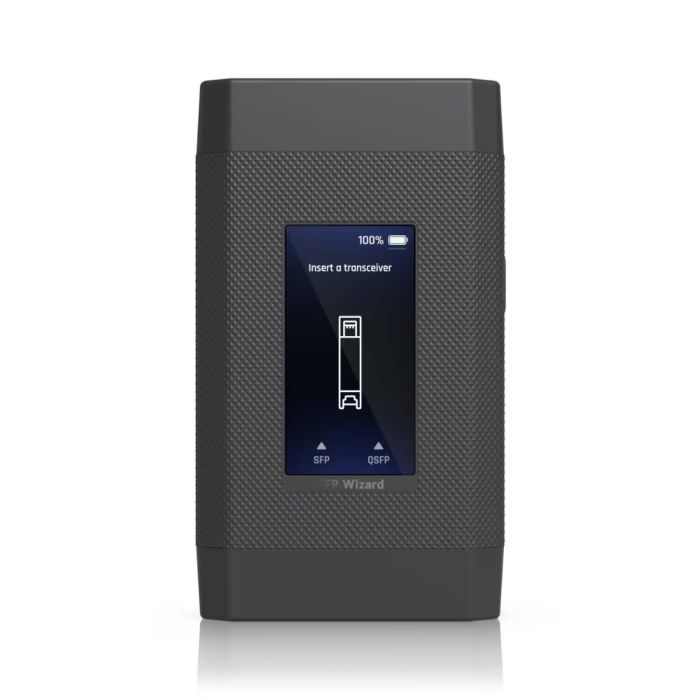

Ubiquiti SFP Wizard - Programmier- und Testgerät für SFP/QSFP-Module (UACC-SFP-Wizard)
Der Ubiquiti SFP Wizard ist ein mobiles Diagnosetool zum Testen und Programmieren von SFP-, SFP+-, SFP28-, QSFP+- und QSFP28-Modulen. Mit einem 1,9-Zoll-Touchscreen und vollständiger DDM-Unterstützung ermöglicht er die präzise Überwachung der optischen Leistung, das Klonen von Hardwareprofilen und die erzwungene Laseranregung und ist damit unverzichtbar für den Aufbau und die Wartung großflächiger Glasfasernetze.
Ubiquiti SFP Wizard – Programmier- und Testgerät für optische Module (SFP/QSFP)

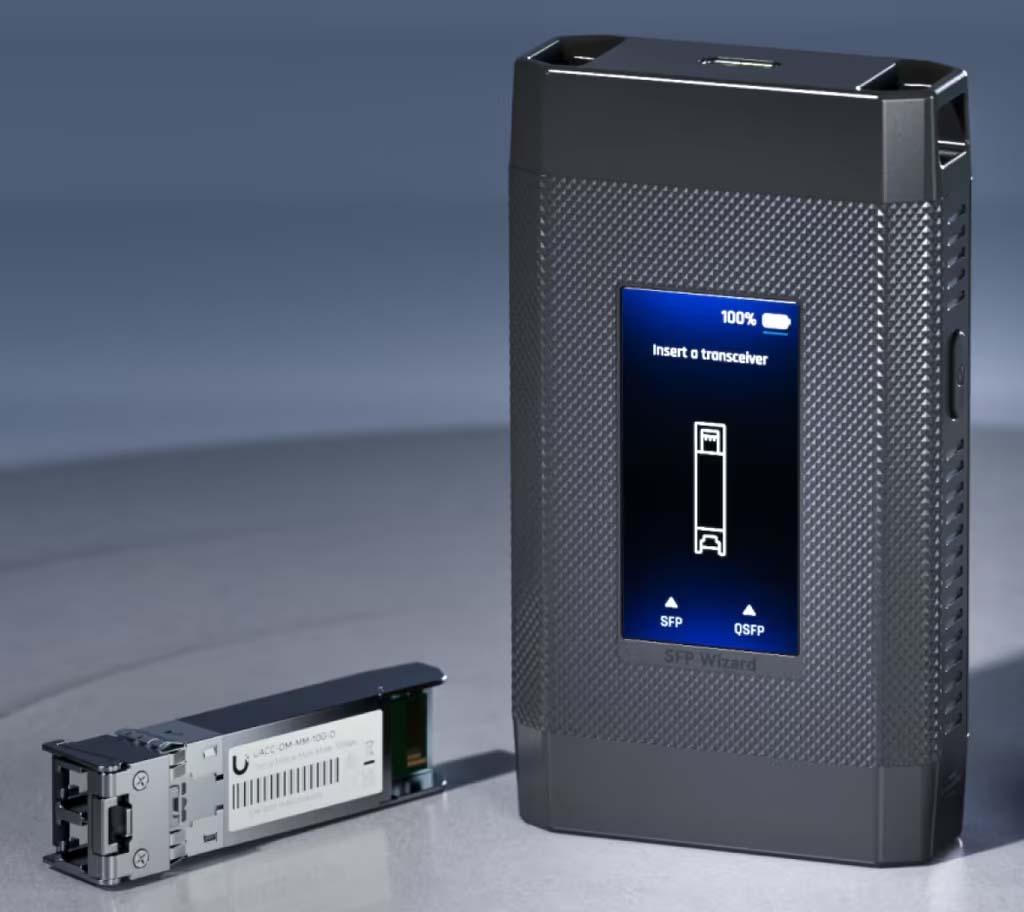

Ubiquiti SFP Wizard (UACC-SFP-Wizard) ist ein Diagnosegerät für Glasfaserinfrastrukturen. Das Werkzeug ermöglicht das Testen, Kopieren von Hardwareprofilen und Neuprogrammieren von Modulen, die in Standards von Basis-SFP über SFP28 bis hin zu mehrkanaligen QSFP28-Modulen arbeiten. Dank der vollständigen Implementierung der DDM-Technologie (Digital Diagnostic Monitoring) können Netzwerkadministratoren Parameter wie Temperatur sowie präzise optische Sende- und Empfangsleistungen in Echtzeit überwachen. Die zusätzliche Funktion zur hardwareseitigen Laseraktivierung vereinfacht die physische Überprüfung der Durchgängigkeit von Glasfaserstrecken in Rack-Schränken oder großen Verteilern erheblich.
Der Programmierer verfügt über einen fortschrittlichen Mechanismus zur Verwaltung von Hardwareprofilen, der Inkompatibilitätsprobleme in Multi-Vendor-Netzwerken löst. Der SFP Wizard ermöglicht das reibungslose Auslesen und Klonen von Signaturen der meisten auf dem Markt erhältlichen optischen Module (z. B. Cisco oder HP). Wichtig für die Architektur dieser Lösung: Als Zielmedium für ein kopiertes Profil können ausschließlich programmierbare Transceiver aus dem Ubiquiti-Ökosystem dienen. Dieser Ansatz umgeht Vendor-Lock-in-Mechanismen von Drittanbieter-Switches vollständig und etabliert gleichzeitig Ubiquiti-Optiken als universellen Hardwarestandard in der eigenen Infrastruktur.

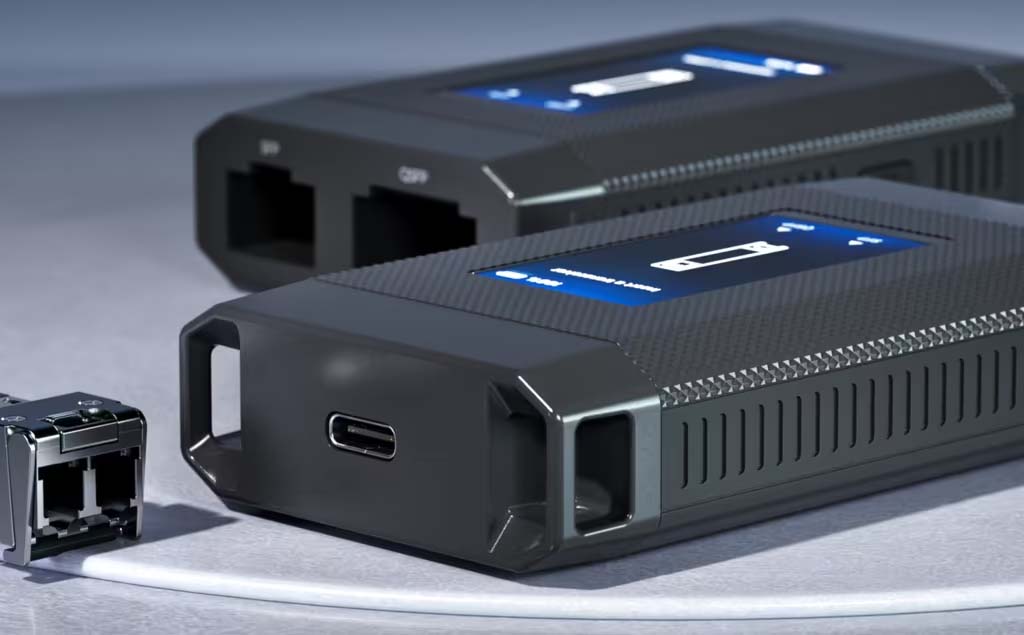

Die Bedienung erfolgt direkt über den integrierten 1,9-Zoll-Touchscreen oder über die mobile UniFi-App via Bluetooth (BLE). Die Stromversorgung erfolgt über einen internen Lithium-Ionen-Akku, der über einen Standard-USB-C-Anschluss geladen wird und 35 bis 75 Minuten kontinuierlichen Diagnosebetrieb ermöglicht.
Hauptmerkmale:
-

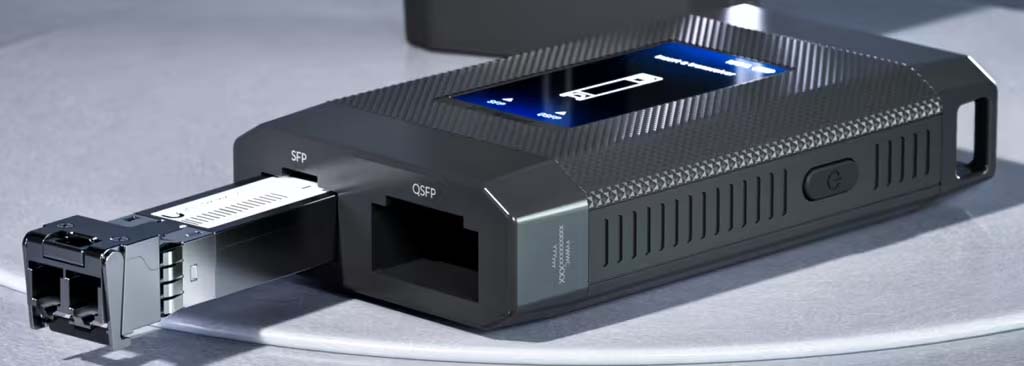

Unterstützte Modulstandards: SFP, SFP+, SFP28, QSFP+, QSFP28.
-
Wichtigste Diagnosefunktionen: Live-DDM-Auslesung, erzwungener Laserstart (Link-Prüfung), Klonen von Profilen anderer Geräte.
-
Schreibbeschränkungen: Die Neuprogrammierung von Hardwaresignaturen ist nur auf dedizierten Ubiquiti-Modulen möglich.
-
Verwaltung: 1,9"-LCM-Touchscreen und Integration in die UniFi-App (erfordert iOS 10.29.1+ / Android 10.30.2+).
-
Stromversorgung: Integrierter 300-mAh-Li-Ion-Akku (3,7V); USB-C-Ladeanschluss.
-
Akkulaufzeit: Bis zu 75 Minuten Diagnose bei SFP-Modulen / bis zu 35 Minuten bei QSFP-Modulen.
Technische Daten
| Netzwerkschnittstelle | BLE (Bluetooth) |
| Unterstützte Formate (Formfaktor) | SFP, SFP+, SFP28, QSFP+, QSFP28 |
| LCM-Display | 1,9"-Touchscreen |
| Tasten | (1) Ein-/Ausschalter |
| NDAA-konform | Ja |
| Anwendungsanforderungen | Mobile App: UniFi iOS™ Version 10.29.1 und neuer; UniFi Android™ Version 10.30.2 und neuer |
Stromversorgung |
|
| Stromversorgungsmethode | Lithium-Ionen-Akku |
| Akkulaufzeit | Bis zu 75 Minuten kontinuierliche SFP-Transceiver-Diagnose bei eingeschaltetem Laser oder 35 Minuten bei QSFP-Transceivern |
| Stromversorgung | Wiederaufladbarer Li-Ionen-Akku, 3,7V DC, 300mAh |
| Unterstützter Spannungsbereich | USB-C: 5V DC / 0,5A |
| Max. Leistungsaufnahme | 0,6 W |
Sonstiges |
|

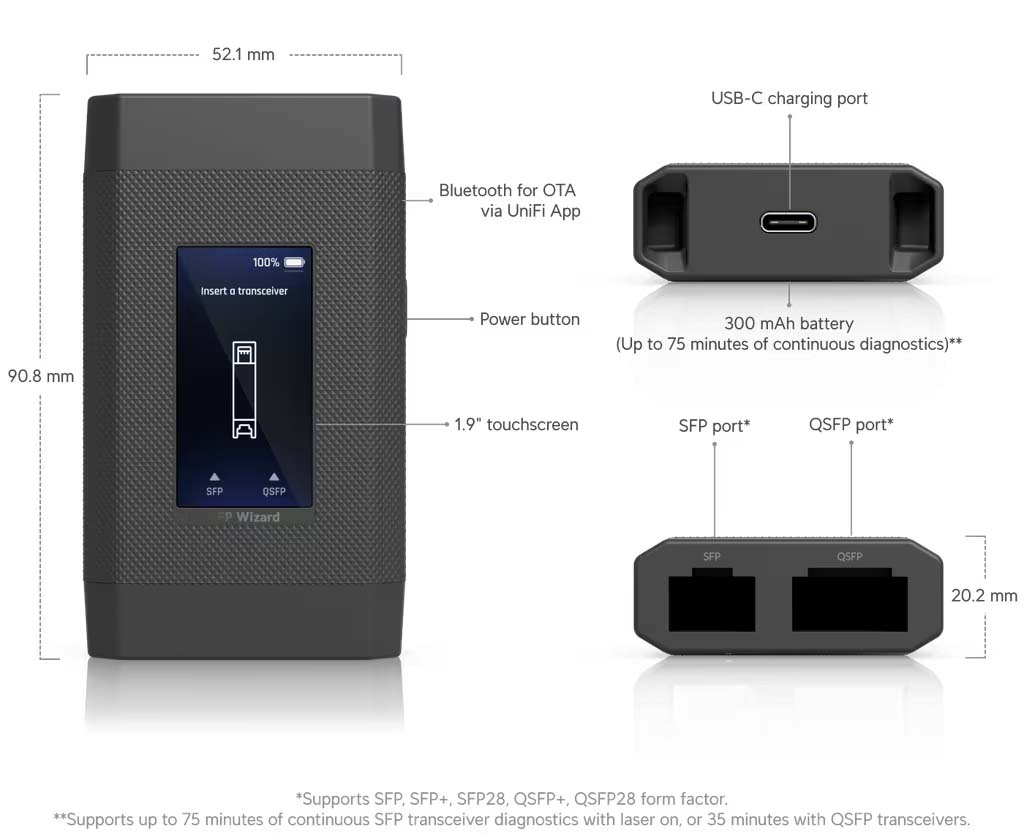

| Abmessungen | 90,8 x 52,1 x 20,2 mm |
| Gewicht | 84 g |
| Gehäusematerial | Polycarbonat |
| Betriebstemperatur | 0 bis 40° C |
| Betriebsfeuchtigkeit | 10 bis 90% (nicht kondensierend) |
| Zertifizierungen | FCC, IC, CE |
FAQ: SFP Wizard
Der SFP Wizard ist ein tragbares Programmier- und Diagnosegerät für optische Module, das durch OTA-Updates über die UniFi-Mobil-App erweitert wird. Mit dem SFP Wizard können Sie SFP-Transceiver-Informationen von Drittanbieter-Modulen auf Ubiquiti SFP/QSFP-Module kopieren und DDM-Diagnoseinformationen auslesen, einschließlich der Aktivierung des Modullasers für eine Verbindungsprüfung.
Der SFP Wizard unterstützt die meisten Ubiquiti- und Drittanbieter-SFP/QSFP-Module. Er bietet Profilkopieren und Diagnose für die meisten Modelle, während das Schreiben ausschließlich auf Ubiquiti-Module beschränkt ist.
Hinweis: UISP Fiber/GPON-Module und der UniFi SFP+-auf-RJ45-Adapter werden nicht unterstützt.
Die UniFi-Mobil-App ist für die grundlegenden Funktionen des SFP Wizard nicht erforderlich; sie kann jedoch für OTA-Updates der SFP Wizard-Firmware und beim Wiederherstellungsprozess für Ubiquiti SFP-Transceiver verwendet werden.
DDM-Informationen können von eingesetzten Modulen ausgelesen werden, sowohl von Ubiquiti als auch von Drittanbietern. Dazu gehören Informationen wie Rx/Tx-Leistung, Vorstrom, Temperaturmesswerte und die Steuerung des Modullasers.
Bitte beachten Sie, dass einige Module von Drittanbietern möglicherweise keine DDM-Informationen oder Lasersteuerung unterstützen.
Wenn Sie ein Ubiquiti SFP-Modul in den SFP Wizard einsetzen, haben Sie die Möglichkeit, alle darauf geschriebenen benutzerdefinierten Daten zu löschen und die Werkskonfiguration über die UniFi-Mobil-App wiederherzustellen.
| Hersteller-SKU | UACC-SFP-Wizard |
|---|---|
| Hersteller | Ubiquiti |
| Stück in Sammelverpackung | 96 |
| GPSR kontakt | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
