Ubiquiti Enterprise Campus 24S - Switch L3 16x10GbE 8x2.5GbE (ECS-24S)
Ubiquiti Enterprise Campus 24S to zarządzalny switch L3 (1U, przepustowość 460 Gb/s). Interfejsy: 8x 2.5 GbE RJ45, 16x 10 GbE RJ45, 4x 25G SFP28. Do stackowania (do 4 urządzeń) służą 2 porty 100G QSFP28.
Akcesoria i dodatki:
Ubiquiti Enterprise Campus 24S - Switch zarządzalny L3 8x 2.5GbE 16x 10GbE
Ubiquiti Enterprise Campus 24S (ECS-24S) to switch Layer 3 zaprojektowany z myślą o budowie sieci o dużych przepustowościach. Urządzenie zapewnia łączną przepustowość przełączania na poziomie 460 Gb/s, przepustowość Non-Blocking rzędu 230 Gb/s oraz szybkość przekazywania pakietów sięgającą 342 Mpps. Switch wyposażono w 8 portów 2.5 GbE RJ45, 16 portów 10 GbE RJ45 oraz 4 gniazda światłowodowe 25G SFP28. Dostępne są również 2 porty 100G QSFP28, które pełnią wyłącznie funkcję interfejsów do łączenia switchy w stos (Stacking). Do niezależnego diagnozowania i konfiguracji urządzenia bez użycia głównej sieci służy dedykowany port OOB (Out-of-Band) oraz port konsoli. Urządzenie obsługuje system wizualnej identyfikacji portów Etherlighting™.
Urządzenie oferuje zaawansowane możliwości routingu, w tym obsługę lokalnych serwerów i przekaźników DHCP, routing statyczny oraz Inter-VLAN. Posiada wbudowane narzędzia bezpieczeństwa i kontroli ruchu (warstwa 2), takie jak 802.1X, listy dostępu (ACL) bazujące na adresach MAC i IP, IGMP Snooping, protokoły STP/RSTP oraz priorytetyzację ruchu QoS. Technologia Stacking pozwala na złączenie do czterech jednostek (kompatybilne tylko z ECS-24S) w jedno logiczne urządzenie. Rozwiązanie to znacząco upraszcza zarządzanie, a dzięki obsłudze technologii Cross-Stack LAG umożliwia tworzenie redundantnych, odpornych na awarie połączeń z switchami agregacyjnymi. Ciągłość pracy samego sprzętu zapewniają dwa zasilacze AC/DC o mocy 550 W każdy oraz chłodzenie złożone z czterech wentylatorów (wszystkie te elementy umożliwiają wymianę Hot-Swap).
Całość wykonano z stali SGCC. Z uwagi na pełną głębokość i wagę wynoszącą 9,7 kg, obudowa w standardzie rack 19" 1U wymaga instalacji w szafach czterosłupkowych o głębokości słupków od 650 do 1000 mm, w przypadku szaf dwusłupkowych zaleca się użycie półki w celu równomiernego rozłożenia masy urządzenia. Na przednim panelu znajduje się 1,3-calowy ekran dotykowy LCM. Dodatkowo urządzenie obsługuje system wizualnej identyfikacji portów Etherlighting™.
Uwaga: Do zarządzania urządzeniem wymagane jest UniFi Network (wersja 10.6.101 lub nowsza) uruchomione na np. .
Najważniejsze cechy
- Porty: 1x 1 GbE RJ45, 8x 2.5 GbE RJ45 oraz 16x 10 GbE RJ45.
- Interfejsy światłowodowe: 4x 25G SFP28 do szybkiego przesyłu danych sieciowych.
- Technologia Stacking: 2 dedykowane porty 100G QSFP28 do łączenia do 4 urządzeń w jeden węzeł (obsługa redundancji Cross-Stack LAG).
- Wydajność i routing: Przepustowość przełączania 460 Gb/s (342 Mpps), wsparcie dla routingu Inter-VLAN i statycznego, serwer DHCP.
- Niezawodność (Hot-Swap): Podwójne zasilacze 550 W (AC/DC) i 4 moduły wentylatorów z możliwością wymiany bez przerywania pracy.
- Zarządzanie OOB: Porty Out-of-Band i Console pozwalające na dostęp niezależnie od głównego ruchu sieciowego.
Specyfikacja techniczna

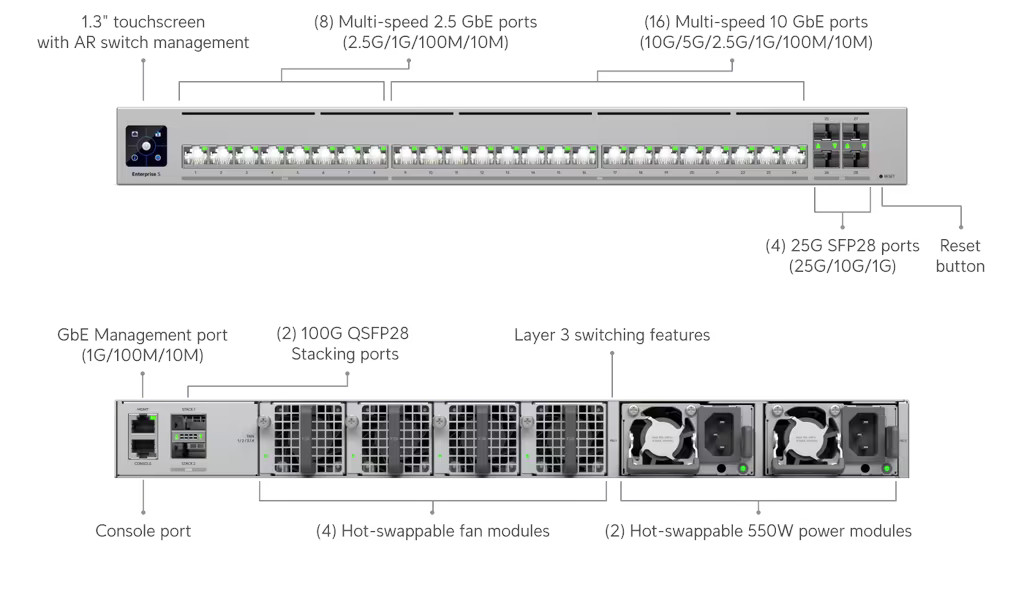

| Układ portów | (1) 1 GbE RJ45 (1G/100M/10M) OOB Management (8) 2,5 GbE RJ45 (2,5G/1G/100M/10M) (16) 10 GbE RJ45 (10G/5G/2,5G/1G/100M/10M) (4) 25G SFP28 (25G/10G/1G) (2) 100G QSFP28 (100G) |
| Konsola | 1 |
| Redundancja | Stacking, (2) Zasilacze Hot-swap, (4) Wentylatory Hot-swap |
| Warstwa 3 | Tak |
| Format obudowy | Montaż w szafie rack (1U) |
| Etherlighting™ | Tak |
Wydajność |
|
| Zdolność przełączania | 460 Gbps |
| Całkowita przepustowość bez blokowania | 230 Gbps |
| Szybkość przekazywania | 342 Mpps |
| Obsługiwane sieci VLAN | 1 000 |
| Rozmiar tablicy adresów MAC | 32 000 |
| Trasy statyczne IPv4 | 512 |
| Rozmiar bufora pakietów | 8 MB |
| Listy kontroli dostępu (ACL) | IPv4: 256, MAC: 256 |
Funkcje Warstwy 3 |
|
| Funkcje Layer 3 | Serwer DHCP (sieci lokalne), DHCP Relay, Routing między sieciami VLAN (sieci lokalne), Routing statyczny (sieci lokalne) |
Funkcje Warstwy 2 |
|
| Funkcje Layer 2 | Agregacja portów LACP, Stacking, Cross-Stack LAG, STP & RSTP, QoS (DSCP), Profile Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Zaawansowana konfiguracja IGMP (Querier, Fast Leave, Router Port), IGMP Snooping, Kontrola 802.1X, ACL oparte na MAC & izolacja urządzeń, DHCP Snooping & Guarding, Limit przepustowości wyjściowej (Egress Rate Limit), Kontrola przepływu (Flow Control), Storm Control, Ograniczanie przepustowości Multicast & Broadcast, Blokowanie adresów MAC, ACL oparte na IP & izolacja sieci, Ograniczanie portów na podstawie MAC, Izolacja portów, Klonowanie portów (Port Mirroring), Ramki Jumbo (Jumbo Frames), LLDP-MED, Głosowa sieć VLAN (Voice VLAN), Ochrona przed pętlami (Loop Protection), Virtual Network Override |
Urządzenie |
|
| Maksymalny pobór mocy | 150W |
| Metoda zasilania | (2) Uniwersalne wejścia, 100–240V AC, 50/60 Hz |
| Metoda wejścia zasilania | (2) Wejścia AC, moduły zasilania Hot-swap |
| Zasilacz | (2) Moduły zasilania AC/DC 550W Hot-swap |
| Obsługiwany zakres napięcia | 100–240V AC |
| Zarządzanie | Ethernet, Port zarządzania OOB, Konsola szeregowa, Rozszerzona rzeczywistość (AR) |
| Wymagania aplikacji | UniFi Network: Wersja 10.6.101 i nowsze |
Pozostałe |
|

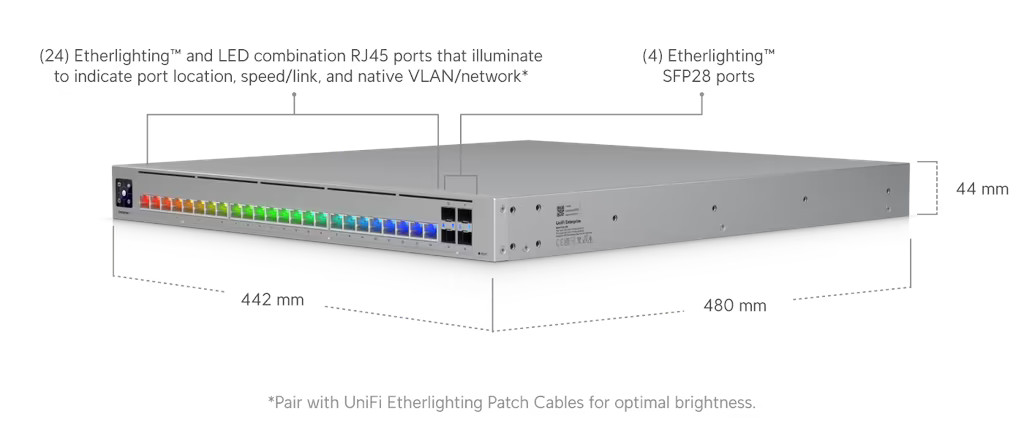

| Wymiary | 442,4 x 44 x 496 mm (17,4 x 1,7 x 19,5") |
| Masa | Bez uchwytów montażowych: 9,6 kg (21,1 funta) Z uchwytami montażowymi: 9,7 kg (21,3 funta) |
| Materiał obudowy | Stal SGCC |
| Materiał montażowy | Stal SGCC |
| Obsługiwana głębokość szafy rack | Szafy czterosłupowe 482,6 mm (19"), głębokość słupków od 650 do 1 000 mm (25,6–39,4”) |
| Wyświetlacz LCM | Ekran dotykowy 1,3" |
| Chłodzenie | (4) Moduły wentylatorów Hot-swap |
| Rozpraszanie ciepła | 512 BTU/hr |
| Ochrona ESD | Powietrze: ± 12kV, Kontakt: ± 8kV |
| Temperatura otoczenia podczas pracy | -5 do 40° C (23 do 104° F) |
| Wilgotność otoczenia podczas pracy | 10 do 90% bez kondensacji |
| Podświetlenie Etherlighting™ | Ethernet, SFP28 |
| Diody LED | Ethernet, SFP28, Wyjście zasilania |
| Zgodność z NDAA | Tak |
| Certyfikaty | CE, FCC, IC |
Ubiquiti Enterprise Campus 24S – Najczęściej zadawne pytania (FAQ)
Stacking pozwala wielu urządzeniom działać jako pojedyncza jednostka logiczna, co znacząco upraszcza zarządzanie i konfigurację. Redukuje to również wymaganą liczbę łączy uplink – przykładowo, zamiast podłączać każdy switch osobnym łączem, wystarczy poprowadzić łącza z zaledwie dwóch jednostek w stosie. Minimalizuje to okablowanie oraz ułatwia projektowanie architektury sieci.
Połączenie switchy w stosie za pomocą agregacji portów Cross-Stack LAG z nadrzędną parą switchy pracujących w MC-LAG tworzy w pełni redundantną, równoważącą obciążenie (load-balanced) sieć bez konieczności stosowania skomplikowanego okablowania.
Nie. Dedykowane porty stackujące mogą być używane wyłącznie wtedy, gdy swtch zostanie przypisany do grupy stosu (Stacking Group).
Pojedynczy stos może zawierać maksymalnie cztery urządzenia. Model Enterprise Campus 24S (PoE) nie może być łączony w jeden stos z modelem Enterprise Campus 48S (PoE).
Dozwolone konfiguracje w obrębie tej samej rodziny urządzeń:
- Enterprise Campus 24S PoE z Enterprise Campus 24S
- Enterprise Campus 48S PoE z Enterprise Campus 48S
Port zarządzania OOB zapewnia dedykowany dostęp całkowicie odseparowany od właściwego ruchu danych w sieci. Pozwala to administratorom zarządzać za pośrednictwem protokołu SSH nawet w sytuacji, gdy standardowy dostęp sieciowy jest niedostępny lub zablokowany.
Nie. Switch Enterprise Campus 24S musi zostać zaadoptowany wyłącznie za pomocą standardowych portów RJ45 lub optycznych SFP28.
Port konsoli zapewnia bezpośredni dostęp szeregowy do interfejsu wiersza poleceń (CLI) na potrzeby diagnostyki, usuwania awarii oraz przywracania konfiguracji. Umożliwia pełne zarządzanie urządzeniem nawet przy całkowitym braku łączności sieciowej.
| Kod producenta | ECS-24S |
|---|---|
| Producent | Ubiquiti |
| GPSR kontakt | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
-
