Ubiquiti Enterprise Campus 24S - Switch L3 16x10GbE 8x2.5GbE (ECS-24S)
El Ubiquiti Enterprise Campus 24S es un switch L3 gestionado (1U, rendimiento de 460 Gb/s). Interfaces: 8 puertos RJ45 de 2,5 GbE, 16 puertos RJ45 de 10 GbE, 4 puertos SFP28 de 25G. Dos puertos QSFP28 de 100G se utilizan para apilamiento (hasta 4 dispositivos).
Accesorios y complementos:
Ubiquiti Enterprise Campus 24S – Switch gestionable L3 8x 2.5GbE, 16x 10GbE

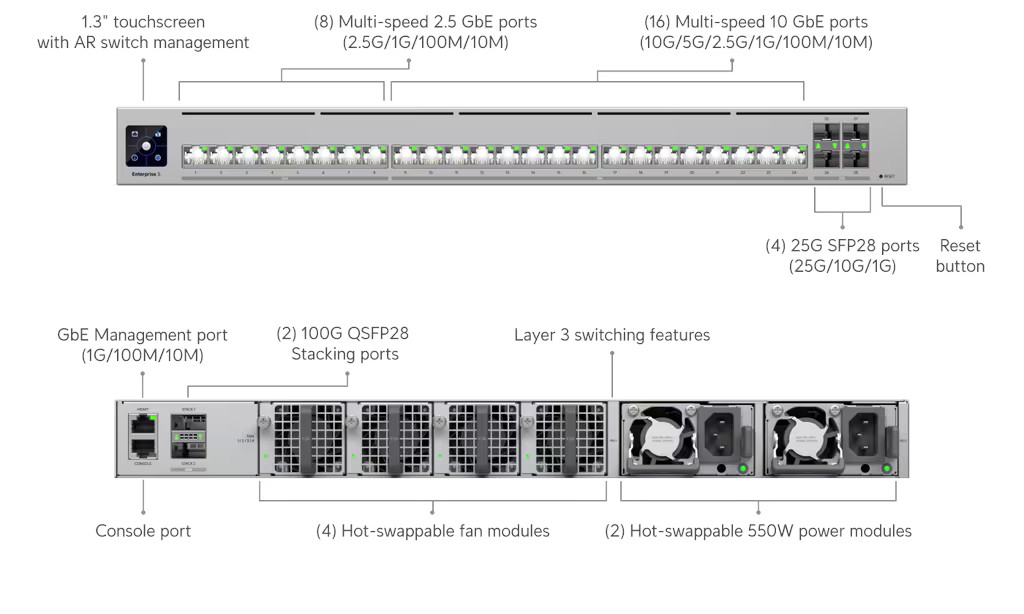

Ubiquiti Enterprise Campus 24S (ECS-24S) es un switch de Capa 3 diseñado para la creación de redes empresariales de gran ancho de banda. El dispositivo proporciona una capacidad total de conmutación de 460 Gbps, un rendimiento sin bloqueo (non-blocking) de 230 Gbps y una tasa de reenvío de paquetes que alcanza los 342 Mpps. El switch está equipado con 8 puertos RJ45 de 2.5 GbE, 16 puertos RJ45 de 10 GbE y 4 ranuras de fibra óptica 25G SFP28. Asimismo, dispone de 2 puertos 100G QSFP28 que funcionan exclusivamente como interfaces para el apilamiento de conmutadores (Stacking). Para el diagnóstico y la configuración independiente del equipo sin emplear la red principal, incorpora un puerto dedicado OOB (Out-of-Band) y un puerto de consola. El dispositivo es compatible con el sistema de identificación visual de puertos Etherlighting™.

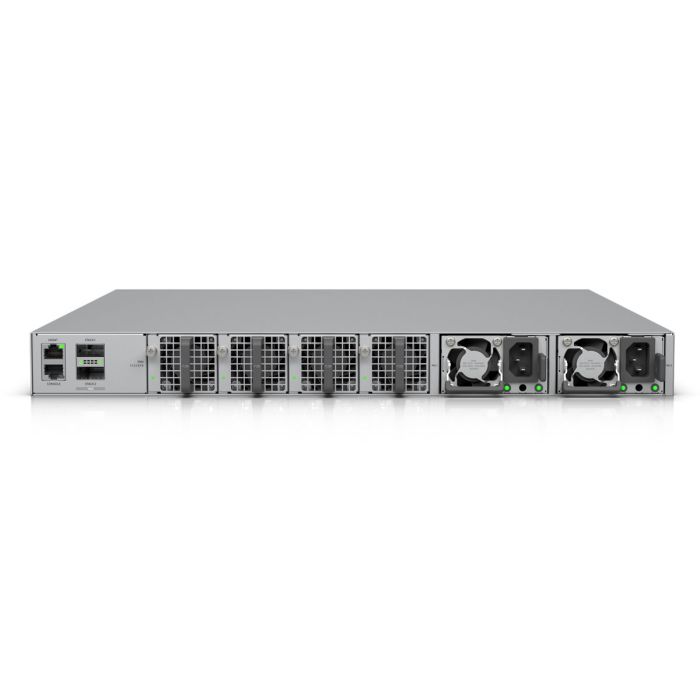

El equipo ofrece avanzadas capacidades de enrutamiento, incluyendo servidor y retransmisor (relay) DHCP locales, enrutamiento estático e Inter-VLAN. Dispone de herramientas integradas de seguridad y control de tráfico de Capa 2, tales como autenticación 802.1X, listas de control de acceso (ACL) basadas en direcciones MAC e IP, IGMP Snooping, protocolos STP/RSTP y priorización de tráfico QoS. La tecnología Stacking permite agrupar hasta cuatro unidades (compatible únicamente con ECS-24S) en un solo dispositivo lógico. Esta solución simplifica notablemente la gestión y, gracias a la compatibilidad con Cross-Stack LAG, permite establecer enlaces redundantes y tolerantes a fallos hacia los conmutadores de agregación. La continuidad operativa del hardware está garantizada por dos fuentes de alimentación de CA/CC de 550 W cada una y un sistema de refrigeración compuesto por cuatro ventiladores (todos ellos sustituibles en caliente, Hot-Swap).

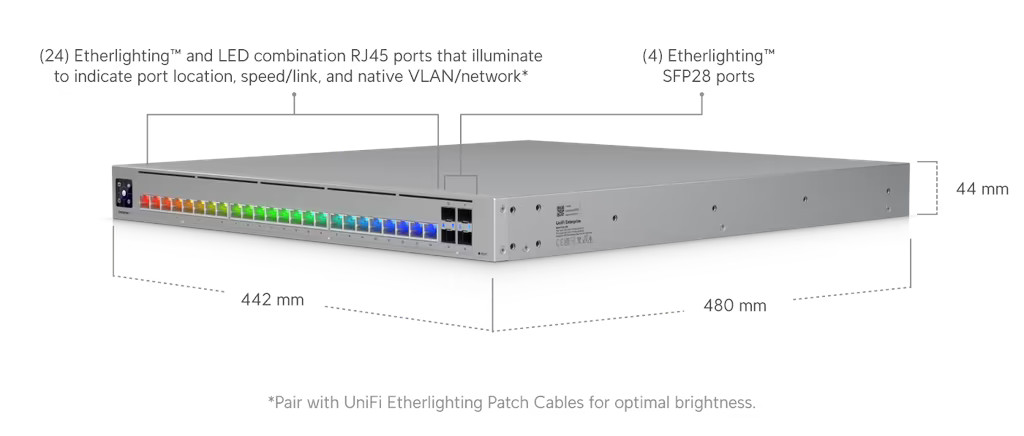

Todo el chasis está fabricado en acero SGCC. Debido a su profundidad completa y a un peso de 9,7 kg, la carcasa de 19" 1U requiere su instalación en armarios rack de cuatro postes con una profundidad de 650 a 1000 mm; para armarios de dos postes se recomienda el empleo de una bandeja para repartir el peso de manera uniforme. En el panel frontal se ubica una pantalla táctil LCM de 1,3 pulgadas. Además, el equipo cuenta con el sistema de identificación visual de puertos Etherlighting™.
Nota: Para la gestión del dispositivo se requiere UniFi Network (versión 10.6.101 o posterior) ejecutándose en, por ejemplo, .
Características Principales
- Puertos: 1x 1 GbE RJ45, 8x 2.5 GbE RJ45 y 16x 10 GbE RJ45.
- Interfaces de fibra: 4x 25G SFP28 para la transferencia de datos a alta velocidad.
- Tecnología Stacking: 2 puertos dedicados 100G QSFP28 para interconectar hasta 4 unidades en un único nodo (soporte para redundancia Cross-Stack LAG).
- Rendimiento y enrutamiento: Capacidad de conmutación de 460 Gbps (342 Mpps), soporte para enrutamiento Inter-VLAN y estático, servidor DHCP.
- Fiabilidad (Hot-Swap): Doble fuente de alimentación de 550 W (CA/CC) y 4 módulos de ventilador intercambiables sin interrumpir el servicio.
- Gestión OOB: Puertos Out-of-Band y Consola para un acceso de administración independiente del tráfico de red principal.
Especificaciones Técnicas
| Distribución de puertos | (1) 1 GbE RJ45 (1G/100M/10M) OOB Management (8) 2,5 GbE RJ45 (2,5G/1G/100M/10M) (16) 10 GbE RJ45 (10G/5G/2,5G/1G/100M/10M) (4) 25G SFP28 (25G/10G/1G) (2) 100G QSFP28 (100G) |
| Consola | 1 |
| Redundancia | Stacking, (2) Fuentes de alimentación Hot-swap, (4) Ventiladores Hot-swap |
| Capa 3 | Sí |
| Factor de forma | Montaje en rack (1U) |
| Etherlighting™ | Sí |
Rendimiento |
|
| Capacidad de conmutación | 460 Gbps |
| Rendimiento total sin bloqueo | 230 Gbps |
| Tasa de reenvío (Forwarding Rate) | 342 Mpps |
| VLANs admitidas | 1 000 |
| Tamaño de tabla de direcciones MAC | 32 000 |
| Rutas estáticas IPv4 | 512 |
| Tamaño del búfer de paquetes | 8 MB |
| Listas de control de acceso (ACL) | IPv4: 256, MAC: 256 |
Funciones de Capa 3 |
|
| Funciones Layer 3 | Servidor DHCP (redes locales), DHCP Relay, Enrutamiento inter-VLAN (redes locales), Enrutamiento estático (redes locales) |
Funciones de Capa 2 |
|
| Funciones Layer 2 | Agregación de puertos LACP, Stacking, Cross-Stack LAG, STP & RSTP, QoS (DSCP), Perfiles Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Configuración avanzada de IGMP (Querier, Fast Leave, Router Port), IGMP Snooping, Control 802.1X, ACL basadas en MAC & aislamiento de dispositivos, DHCP Snooping & Guarding, Límite de tasa de salida (Egress Rate Limit), Control de flujo (Flow Control), Storm Control, Límite de tráfico Multicast & Broadcast, Bloqueo de direcciones MAC, ACL basadas en IP & aislamiento de red, Límite de puertos basado en MAC, Aislamiento de puertos, Espejado de puertos (Port Mirroring), Tramas Jumbo (Jumbo Frames), LLDP-MED, VLAN de voz (Voice VLAN), Protección contra bucles (Loop Protection), Virtual Network Override |
Dispositivo |
|
| Consumo máximo de energía | 150W |
| Método de alimentación | (2) Entradas AC universales, 100–240V AC, 50/60 Hz |
| Método de entrada de alimentación | (2) Entradas AC, módulos de alimentación Hot-swap |
| Fuente de alimentación | (2) Módulos de alimentación AC/DC 550W Hot-swap |
| Rango de voltaje admitido | 100–240V AC |
| Gestión | Ethernet, Puerto de gestión OOB, Consola serie, Realidad Aumentada (AR) |
| Requisitos de la app | UniFi Network: Versión 10.6.101 o posterior |
Otros |
|
| Dimensiones | 442,4 x 44 x 496 mm (17,4 x 1,7 x 19,5") |
| Peso | Sin soportes de montaje: 9,6 kg (21,1 lb) Con soportes de montaje: 9,7 kg (21,3 lb) |
| Material de la carcasa | Acero SGCC |
| Material de montaje | Acero SGCC |
| Profundidad de rack admitida | Racks de 4 columnas de 482,6 mm (19"), profundidad de columnas de 650 a 1 000 mm (25,6–39,4”) |
| Pantalla LCM | Pantalla táctil de 1,3" |
| Refrigeración | (4) Módulos de ventilador Hot-swap |
| Disipación de calor | 512 BTU/hr |
| Protección ESD | Aire: ± 12kV, Contacto: ± 8kV |
| Temperatura ambiente de funcionamiento | -5 a 40° C (23 a 104° F) |
| Humedad ambiente de funcionamiento | 10 a 90% sin condensación |
| Etherlighting™ | Ethernet, SFP28 |
| LEDs | Ethernet, SFP28, Salida de energía |
| Conformidad con NDAA | Sí |
| Certificaciones | CE, FCC, IC |
Ubiquiti Enterprise Campus 24S – Preguntas frecuentes (FAQ)
El stacking permite que múltiples conmutadores físicos funcionen como una única unidad lógica, simplificando drásticamente su gestión y configuración. Además, reduce el número de enlaces ascendentes necesarios: por ejemplo, en lugar de conectar cada switch por separado, basta con desplegar enlaces desde dos unidades del stack. Esto minimiza el cableado y facilita el diseño de la red.
La conexión de los switches del stack mediante agregación de enlaces Cross-Stack LAG a un par superior de conmutadores en MC-LAG genera una arquitectura totalmente redundante y con balanceo de carga (load-balanced), sin la complejidad del cableado punto a punto.
No. Los puertos dedicados para stacking únicamente pueden utilizarse una vez que el switch ha sido asignado a un grupo de apilamiento (Stacking Group).
Un stack individual puede admitir hasta cuatro dispositivos. El modelo Enterprise Campus 24S (PoE) no puede apilarse con el modelo Enterprise Campus 48S (PoE).
Combinaciones permitidas dentro de la misma familia de productos:
- Enterprise Campus 24S PoE con Enterprise Campus 24S
- Enterprise Campus 48S PoE con Enterprise Campus 48S
El puerto de gestión OOB proporciona un canal de administración independiente y aislado del tráfico de red principal. Esto permite a los administradores conectarse mediante SSH incluso si el acceso habitual a través de la red se encuentra interrumpido o inaccesible.
No. El switch Enterprise Campus 24S debe adoptarse y configurarse exclusivamente mediante los puertos estándar RJ45 u ópticos SFP28.
El puerto de consola proporciona acceso serie directo a la interfaz de línea de comandos (CLI) para realizar diagnósticos, resolución de problemas y tareas de recuperación. Permite la administración integral del equipo incluso sin conectividad IP en la red.
| SKU del fabricante | ECS-24S |
|---|---|
| Fabricante | Ubiquiti |
| GPSR contacto | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
-
