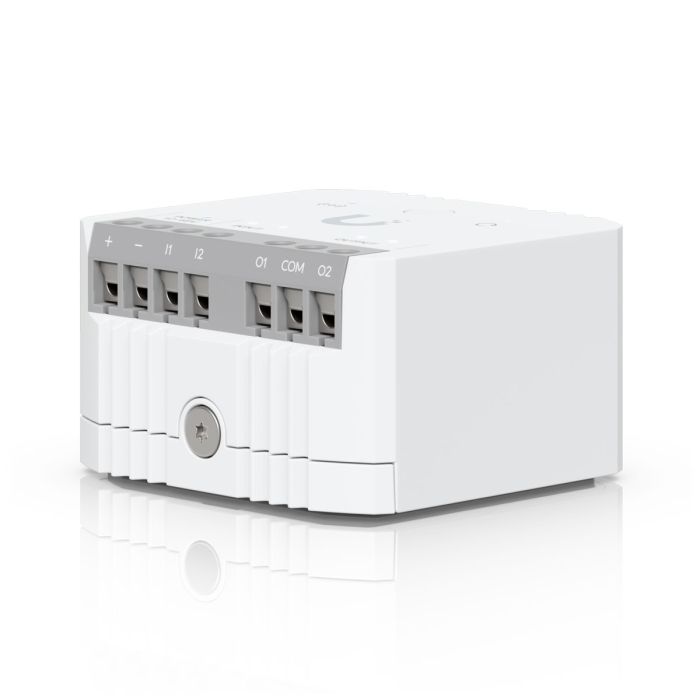

Ubiquiti Relay - Przekaźnik I/O (USL-Relay)
| Kod producenta | USL-Relay |
|---|---|
| Producent | Ubiquiti |
Ubiquiti Relay to przekaźnik I/O systemu UniFi Protect, wykorzystujący protokół SuperLink o zasięgu do 2 km. Posiada dwa wejścia cyfrowe (dry contact) do monitorowania czujników oraz dwa wyjścia przekaźnikowe do sterowania np. bramami czy oświetleniem. Zasilany napięciem 12–48V DC, wspiera montaż na szynie DIN.
Ubiquiti Relay (USL-Relay) – Kompaktowy przekaźnik I/O
Ubiquiti Relay (USL-Relay) to moduł wejść/wyjść (I/O), zaprojektowany jako bezprzewodowy pomost pomiędzy ekosystemem UniFi Protect a czujnikami i urządzeniami zewnętrznych producentów. Urządzenie opiera się na autorskim protokole łączności SuperLink, oferującym stabilny zasięg bezprzewodowy sięgający aż do 2 kilometrów w otwartej przestrzeni. Należy pamiętać, że do poprawnego działania modułu wymagana jest bramka SuperLink Gateway.
Interfejs podzielono na wejścia i wyjścia, które można niezależnie konfigurować z poziomu aplikacji:
-
Dwa wejścia cyfrowe (I1, I2): Działają w oparciu o styk bezpotencjałowy (dry contact) z wbudowaną ochroną przeciwprzepięciową 5V TVS. Służą do monitorowania stanów urządzeń zewnętrznych, takich jak kontaktrony drzwiowe i okienne, czujniki ruchu, fizyczne włączniki światła czy przyciski automatyki.
-
Dwa wyjścia przekaźnikowe (O1, O2, złącze COM): Bezpotencjałowe przekaźniki zdolne do sterowania obwodami prądu stałego (12–48V DC) oraz zmiennego (12–240V AC) o maksymalnym obciążeniu 10A na port (UL total max: 12A, IEC total max: 16A). Pozwalają one na włączanie syren alarmowych, dzwonków, sterowników bram garażowych, oświetlenia czy zaworów odcinających wodę.
Wyjścia mogą obsługiwać różnego rodzaju obciążenia elektryczne: rezystancyjne (np. żarówki, grzałki), pojemnościowe (zasilacze elektroniczne) oraz indukcyjne (silniki, wentylatory, transformatory). W przypadku tych ostatnich producent zaleca stosowanie odpowiednich komponentów tłumiących (np. tłumików RC / snubberów) w celu ochrony styków przekaźnika. Całością automatyzacji zarządza się poprzez wbudowane w aplikację UniFi Protect narzędzie Alarm Manager, które pozwala bezpośrednio wiązać akcje na wejściach z odpowiednimi reakcjami na wyjściach.
Moduł zasilany jest napięciem z zakresu 12–48V DC, co pozwala na bezpośrednie podłączenie go do standardowych zasilaczy systemów alarmowych, instalacji akumulatorowych czy przemysłowych źródeł prądu stałego. Dzięki miniaturowej obudowie z poliwęglanu (50 x 47,6 x 28 mm) oraz różnorodnym opcjom mocowania (śruby, taśma samoprzylepna lub szyna DIN), przekaźnik idealnie wpasowuje się w ciasne przestrzenie szaf rozdzielczych i paneli sterujących.
Najważniejsze cechy:
-
Daleki zasięg: Protokół bezprzewodowy SuperLink gwarantujący stabilne połączenie na dystansie do 2 km (wymaga SuperLink Gateway).
-
Elastyczne interfejsy I/O: Dwa niezależne wejścia (dry contact) do zbierania sygnałów z sensorów oraz dwa wyjścia przekaźnikowe.
-
Szeroka kompatybilność urządzeń: Możliwość sterowania np. zamkami, bramami, syrenami czy oświetleniem, ze wsparciem dla obciążeń rezystancyjnych, pojemnościowych i indukcyjnych.
-
Uniwersalne zasilanie: Obsługa wejściowego prądu stałego w zakresie 12–48V DC z wbudowanym zabezpieczeniem termicznym aktywującym się przy 85°C.
-
Wszechstronny montaż: Dołączone akcesoria umożliwiające sprawną instalację na płaskich powierzchniach lub na standardowej szynie DIN w szafach sterowniczych.
Specyfikacja techniczna
Łączność i parametry radiowe |
|
| Technologia i zasięg SuperLink | Maksymalny zasięg: do 2 km (1.2 mi) Zysk anteny: 1 dBi Maksymalna moc nadawania (TX): 14 dBm |
| Częstotliwość robocza |
USA: 915.6–927.6 MHz |
| Pakiet aplikacji UniFi | Protect (Wymagana aplikacja webowa UniFi Protect lub aplikacja mobilna dla systemów iOS™ i Android™) |
Interfejsy i funkcje sprzętowe |
|
| Terminale wyjściowe (Relay Output) | O1/COM/O2, wyłącznie styk suchy (12–48V DC, 12–240V AC), 10A na port (maksymalne obciążenie całkowite UL: 12A, maks. IEC: 16A) |
| Terminale wejściowe (Signal Input) | I1/I2, wyłącznie dry conntact, tryb otwarty/zwarty (Open/Short do GND), zintegrowana ochrona TVS 5V |
| Przyciski i wskaźniki LED | Przyciski: (1) Przywracanie ustawień fabrycznych (Factory reset), (1) Przycisk testowy (Test button) Diody LED: (1) LoRa/Status (RGBW), (2) Wejście sygnału/Wyjście przekaźnika (W) |
| Zgodność z NDAA | Tak |
Zasilanie |
|
| Metoda i terminale zasilania | Zasilanie stałe 12V DC / 24V DC / 48V DC; Terminale VDD/GND (akceptowalne napięcie 12–48V DC, maks. 48V) |
| Zabezpieczenia termiczne | Zintegrowane zabezpieczenie przed przegrzaniem (OTP) przy 85°C (185°F) |
Pozostałe |
|
| Wymiary | 50 x 47.6 x 28 mm (2 × 1.9 × 1.1") |
| Masa | 100 g (3.5 oz) |
| Materiały wykonania | Obudowa: poliwęglan, Elementy montażowe: poliwęglan |
| Montaż | Taśma klejąca (Adhesive), montaż ścienny oraz na szynę DIN |
| Warunki pracy | Temperatura otoczenia: 0 do 40° C (32 do 104° F), Wilgotność otoczenia: 10 do 90% (bez kondensacji) |
| Certyfikaty | CE, FCC, IC |
Ubiquiti Relay - Najczęściej zadawane pytania (FAQ)
Relay obsługuje szeroki zakres napięcia wejściowego od 12 V do 48 V DC. Pozwala to na zasilanie go ze standardowych zasilaczy systemów alarmowych, systemów akumulatorowych lub przemysłowych źródeł prądu stałego (DC).
Relay obsługuje montaż na szynie DIN oraz montaż ścienny za pomocą śrub lub taśmy samoprzylepnej. Umożliwia to elastyczną instalację wewnątrz szaf elektrycznych, paneli sterowniczych lub bezpośrednio na płaskich powierzchniach w pobliżu podłączonych urządzeń.
Relay wyposażony jest w:
- 2 wejścia bezpotencjałowe (dry contact) do monitorowania zewnętrznych urządzeń lub czujników
- 2 wyjścia przekaźnikowe do przełączania podłączonego sprzętu
Każde wejście i wyjście może być konfigurowane niezależnie w aplikacji UniFi Protect.
Wyjścia przekaźnikowe mogą być bezpośrednio powiązane z akcjami wejściowymi lub sterowane z poziomu aplikacji UniFi Protect za pomocą Menedżera Alarmów (Alarm Manager).
Wyjścia przekaźnikowe obsługują przełączanie bezpotencjałowe (dry contact), dzięki czemu są kompatybilne z wieloma urządzeniami automatyki i bezpieczeństwa, takimi jak:
- Syreny alarmowe
- Gongi domofonowe firm trzecich
- Sterowniki bram garażowych
- Systemy sterowania oświetleniem
- Zawory odcinające wodę
Przed podłączeniem należy zawsze zweryfikować wymagania elektryczne danego urządzenia.
Wyjścia przekaźnikowe obsługują przełączanie szerokiego zakresu obciążeń elektrycznych powszechnie stosowanych w systemach automatyki i bezpieczeństwa, w tym:
- Obciążenia rezystancyjne (oporowe): np. żarówki, grzejniki lub inne urządzenia o charakterze czysto rezystancyjnym.
- Obciążenia pojemnościowe: np. sprzęt elektroniczny lub urządzenia z bateriami kondensatorów.
- Obciążenia indukcyjne: np. transformatory, wentylatory, silniki i urządzenia AGD.
W przypadku przełączania obciążeń indukcyjnych zaleca się stosowanie odpowiednich elementów tłumiących, takich jak układ gasikowy RC (RC snubber), w celu redukcji zakłóceń elektrycznych i ochrony styków przekaźnika.
Wejścia są przeznaczone dla sygnałów bezpotencjałowych (dry contact) i mogą monitorować urządzenia takie jak:
- Czujniki otwarcia drzwi lub okien (kontaktrony)
- Czujniki ruchu
- Włączniki światła
- Przyciski (monostabilne)
- Styki zwrotne (potwierdzające stan) w podłączonych urządzeniach
- Inne czujniki automatyki
