Ubiquiti Enterprise Audio/Video XG 24 PoE - Switch AV 10GbE (EAV-XG-24-PoE)
| Kod producenta | EAV-XG-24-PoE |
|---|---|
| Producent | Ubiquiti |
Ubiquiti Enterprise Audio/Video XG 24 PoE to switch warstwy 3 przeznaczony do systemów Pro AV, oferujący 24 porty 10 GbE RJ45 z zasilaniem PoE+++ oraz 4 porty uplink 100G QSFP28. Urządzenie wspiera precyzyjną synchronizację czasu PTPv2 oraz posiada fabrycznie skonfigurowane profile dla protokołów Dante, NDI, SDVoE i AES67.
Ubiquiti Enterprise Audio/Video XG 24 PoE - Switch AV z 24 portami 10GbE PoE+++ i 4 portami 100G QSFP28

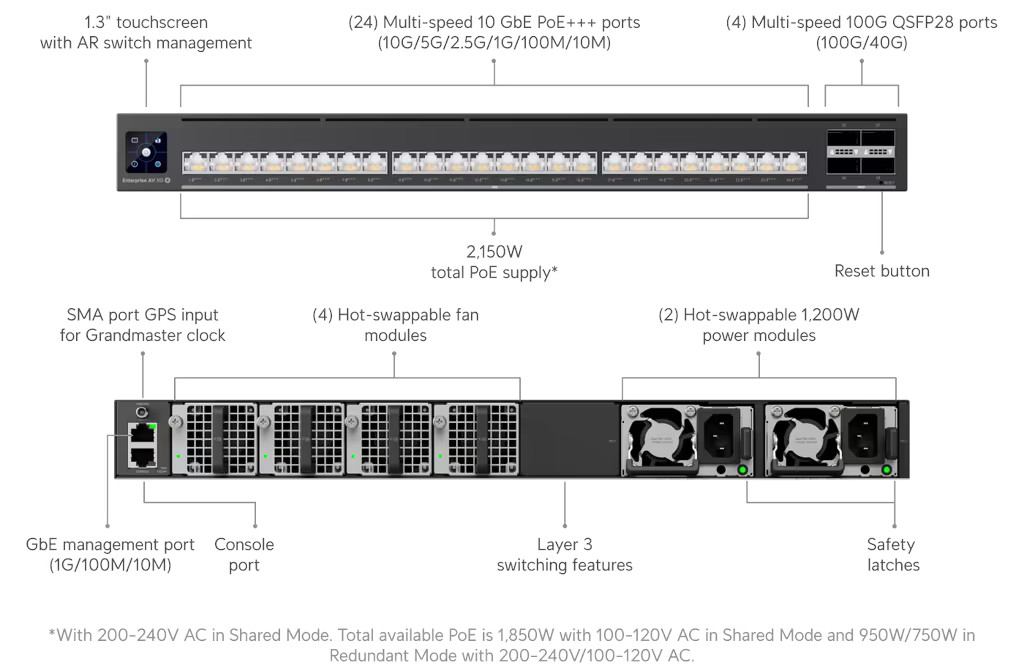

Ubiquiti Enterprise Audio/Video XG 24 PoE (EAV-XG-24-PoE) to switch warstwy 3 (Layer 3), zaprojektowany pod kątem profesjonalnych systemów audiowizualnych (Pro AV). Urządzenie wyposażono w 24 porty 10 GbE, z których każdy obsługuje standard zasilania PoE+++ o mocy do 90W. Pozwala to na jednoczesne zasilanie urządzeń, np. ekrany lub zaawansowane kamery PTZ. Dodatkowo switch posiada 4 porty światłowodowe 100G QSFP28, dedykowane do połączeń uplink o ekstremalnej przepustowości. Urządzenie posiada również port konsolowy do zarządzania, wydzielony port zarządzania OOB (Out-of-Band) 1 GbE oraz 1,3-calowy ekran dotykowy LCM.
Model wspiera standard Precision Time Protocol (PTPv2) z wbudowanym precyzyjnym zegarem OCXO oraz możliwością podłączenia zewnętrznego sygnału GPS (przez złącze SMA) do pracy w trybie Grandmaster (GM). Switch posiada fabrycznie skonfigurowane profile dla protokołów Pro AV (m.in. SDVoE, Dante, AES67, NDI), co znacząco skraca czas wdrożenia i optymalizuje sieć pod kątem bardzo niskich opóźnień. W zestawie znajdują się dwa wymienne (hot-swap) zasilacze sieciowe o mocy 1200W (obsługujące tryb współdzielony i redundantny) oraz 4 demontowalne moduły wentylatorów. Porty wspierają system podświetlenia Etherlighting™, a sam switch montowany jest w standardowych, 4-słupkowych szafach rack (w celu zapewnienia odpowiedniego wyważenia).
Uwaga: EAV-XG-24-PoE to nowa nazwa urządzenia EAV-24-PoE – nie wprowadzono żadnych zmian sprzętowych.
Najważniejsze cechy
-
Porty RJ45: 24x 10 GbE RJ45 (wszystkie obsługują zasilanie PoE+++ 802.3bt do 90W na port).
-
Porty światłowodowe: 4x 100G QSFP28.
-
Synchronizacja czasu i protokoły AV: PTPv2 z zegarem OCXO (tryby: Grandmaster, Boundary Clock, Transparent Clock); wsparcie dla profili Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron.
-
Budżet mocy PoE: Łączny budżet zależny od trybu zasilaczy:
-
Tryb współdzielony (Shared): 2150W (przy 200-240V).
-
Tryb redundantny (Redundant): 1050W (przy 200-240V).
-
-
Modułowość: 2x zasilacze hot-swap 1200W oraz 4x wentylatory hot-swap.
-
Wydajność layer 2/3: Przepustowość non-blocking do 640 Gbps, wsparcie dla statycznego routingu, serwera DHCP oraz inter-VLAN routing.
Specyfikacja techniczna
Interfejsy i porty |
|
| Porty 1 GbE RJ45 | 1 (10M/100M/1G) |
| Porty 10 GbE RJ45 | 24 (Wszystkie PoE+++, 10M/100M/1G/2.5G/5G/10G), 10/100M half-duplex nie spierane |
| Porty 100G QSFP28 | 4 (40G/100G), kable typu breakout nie są wspierane |
| Port konsoli | 1 |
| Złącze SMA | 1 |
| Interfejsy zarządzania | Ethernet, AR, Konsola szeregowa |
Wydajność i funkcje warstwy 2/3 |
|
| Zdolność przełączania | 1 280 Gbps |
| Całkowita przepustowość bez blokowania | 640 Gbps |
| Szybkość przekazywania | 810 Mpps |
| Obsługiwane sieci VLAN | 1 000 |
| Rozmiar tablicy adresów MAC | 32 000 |
| Trasy statyczne IPv4 | 512 |
| Bufor pakietów | 8 MB |
| Listy kontroli dostępu (ACL) | IPv4 (256), MAC (256) |
| Funkcje Warstwy 3 | Serwer DHCP, DHCP Relay, Routing między sieciami VLAN, Routing statyczny |
| Funkcje Warstwy 2 | Agregacja portów LACP, STP & RSTP, QoS (DSCP), PTPv2, Jumbo Frames, Loop Protection, LLDP-MED, Voice VLAN, Virtual Network Override |
| Funkcje Pro AV | Profile (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Zaawansowana konfiguracja IGMP, IGMP Snooping |
| Bezpieczeństwo | Kontrola 802.1X, ACL oparte na MAC, Izolacja urządzeń/portów, DHCP Snooping & Guarding, Blokowanie adresów MAC, ACL oparte na IP, Ograniczanie portów na podstawie MAC, Egress Rate Limit, Flow Control, Storm Control, Ograniczanie przepustowości Multicast i Broadcast |
Zasilanie i PoE |
|
| Maksymalna moc wyjściowa PoE | Do PoE+++ (90W na port) |
| Dostępny budżet PoE (Zasilacze 1200W) | Tryb współdzielony (200-240V AC): 2 150W Tryb współdzielony (100-120V AC): 1 850W Tryb redundantny (200-240V AC): 1 050W Tryb redundantny (100-120V AC): 850W |
| Porty PoE | PoE+++ (24 porty) |
| Maksymalna moc PoE na port (PSE) | PoE: 15,4W | PoE+: 30W | PoE++: 60W | PoE+++: 90W |
| Metoda zasilania | (2) Uniwersalne wejścia AC, 100–240V AC, 50/60 Hz |
| Zasilacze | (2) Wymienialne podczas pracy (Hot-swap) moduły AC/DC 1200W |
| Maksymalny pobór mocy | 150W (Bez wyjścia PoE) / 2 400W (Z uwzględnieniem PoE) |
| Redundancja zasilania i chłodzenia | (2) Zasilacze Hot-swap, (4) Wentylatory Hot-swap |
Pozostałe |
|

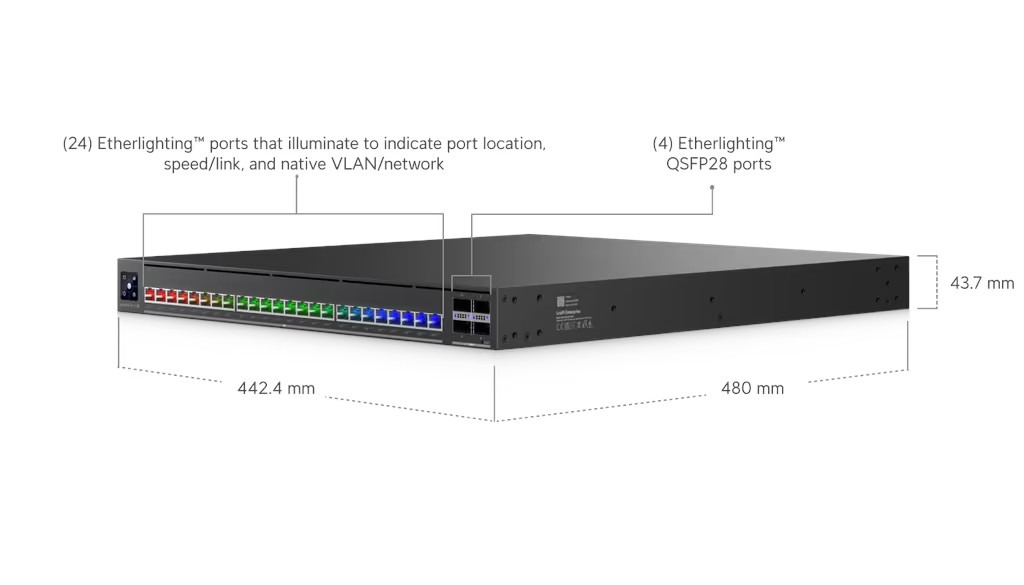

| Wymiary | 442,4 x 480 x 43,7 mm (17,4 x 18,9 x 1,7") |
| Masa | 9,85 kg (21,7 funta) bez uchwytów / 9,95 kg (21,9 funta) z uchwytami |
| Materiał obudowy | Stal SGCC |
| Materiał uchwytów | Stal SGCC |
| Montaż | Rack (1U, pełna głębokość) |
| Obsługiwana głębokość szafy rack | Szafy czterosłupowe 482,6 mm (19"), głębokość słupków od 650 do 1 000 mm (25,6–39,4”) |
| Wyświetlacz | Ekran dotykowy 1,3" LCM |
| Wentylacja | (4) Wymienialne podczas pracy (Hot-swap) moduły wentylatorów |
| Etherlighting™ | Ethernet, QSFP28 |
| Diody LED | Ethernet, PSU, Wentylator |
| Rozpraszanie ciepła | 512 BTU/hr (Bez wyjścia PoE) |
| Ochrona ESD/EMP | Powietrze: ± 2kV, Kontakt: ± 8kV |
| Temperatura otoczenia podczas pracy | -5 do 40° C (23 do 104° F) |
| Wilgotność otoczenia podczas pracy | 10 do 90% bez kondensacji |
| Zgodność z NDAA | Tak |
| Certyfikaty | CE, FCC, IC |
Ubiquti Enterprise Audio/Video XG 24 PoE - Najczęściej zadawane pytania (FAQ)
Precision Time Protocol (PTP) to standard sieciowy używany do synchronizacji zegarów w urządzeniach z bardzo wysoką dokładnością, co ma kluczowe znaczenie w profesjonalnych aplikacjach audio-wideo (AV) wymagających precyzyjnego timing'u.
Przełącznik Enterprise Audio/Video XG 24 PoE obsługuje trzy tryby zegara PTP:
- Grandmaster (GM): Działa jako główne źródło czasu dla całej sieci, synchronizując się z zegarem wzorcowym GPS podłączonym do portu SMA.
- Boundary Clock (BC): Odbiera sygnał czasu od zegara nadrzędnego (Grandmaster) i przekazuje go do urządzeń znajdujących się niżej w strukturze sieci (downstream).
- Transparent Clock (TC): Przesyła dalej komunikaty PTP, wprowadzając poprawki uwzględniające czas, jaki pakiet spędził na przejście przez switch.
Enterprise Audio/Video XG 24 PoE obsługuje szeroką gamę protokołów AV, w tym SMPTE ST 2110, SDVoE, Dante, AES67 i inne.
Wspiera również protokół Precision Time Protocol (PTP), IGMP snooping, Quality of Service (QoS) oraz posiada wbudowane profile Pro AV, które ułatwiają optymalizację sieci AV o niskim opóźnieniu na portach 10GbE.
Port SMA w switchu Enterprise Audio/Video XG 24 PoE jest używany w trybie zegara Grandmaster (GM) do synchronizacji urządzenia z zewnętrznym źródłem czasu (anteną/zegarem GPS).
Port zarządzania OOB zapewnia dedykowany dostęp do urządzenia, całkowicie odizolowany od głównego ruchu danych. Umożliwia to administratorom zarządzanie switchem przy użyciu protokołu SSH nawet wtedy, gdy dostęp przez standardową sieć jest niemożliwy.
Nie. Proces adaptacji switcha Enterprise Audio/Video XG 24 PoE musi zostać przeprowadzony przy użyciu standardowych portów RJ45 lub QSFP28.
Port konsoli zapewnia bezpośredni dostęp do interfejsu wiersza poleceń (CLI) na potrzeby diagnostyki i przywracania systemu. Pozwala to administratorom na dostęp do urządzenia nawet wtedy, gdy zarządzanie przez sieć LAN/IP jest całkowicie niedostępne.
