OPTIX cable Aramid Z-XOTKtcdD 4x9/125 ITU-T G.652D 1.2kN (SPAN 80m) 4km REEL
OPTIX Kabel ARAMID Z-XOTKtcdD 1.2kN (do 80m rozpiętości – NESC Heavy) RELL
Kabel OPTIX ARAMID Z-XOTKtcdD: centralna konstrukcja luźnej tuby (20kg/km), duża elastyczność i odporność na przeciąganie, średnica: ˜5.5mm, żel i konstrukcja blokująca wodę (WB), powłoka HDPE, odporna na promieniowanie UV, zakres temperatur -40°C - 70°C, 2 wzmocnione pręty FRP (∅ 0.4mm) lub pręt ARP oraz wzmocnienie przędzami aramidowymi, całkowicie dielektryczny, odpowiednik: ARAMID Z-XOTKtcdD. Maksymalna siła naciągu podczas instalacji: 1200N.
System kabla oparty jest na kodowaniu kolorystycznym światłowodów. Tuba zawiera do 24 włókien optycznych, wypełniona hydrofobowym żelem. Środek kabla jest chroniony przed penetracją wody dzięki włóknom odprowadzającym wilgoć. Powłoka HDPE została wyposażona w dwa pręty: ARP lub FRP, zapewniające lepszą wytrzymałość mechaniczną. Kabel jest dodatkowo wzmocniony przędzami aramidowymi. Światłowód został wyposażony w ripcord – cienką, ale bardzo wytrzymałą nić umieszczoną tuż pod powłoką kabla. Kable są pr...
Cechy
- Uniwersalny kabel do instalacji napowietrznych/kanalizacyjnych
- Rozpiętość (NESC Heavy) do 80 metrów (1.2kN)
- Konstrukcja całkowicie dielektryczna
- Odporność na wysokie i niskie temperatury
- Wzmocniony wysokiej jakości przędzami aramidowymi
- Solidna powłoka HDPE (pomarańczowa)

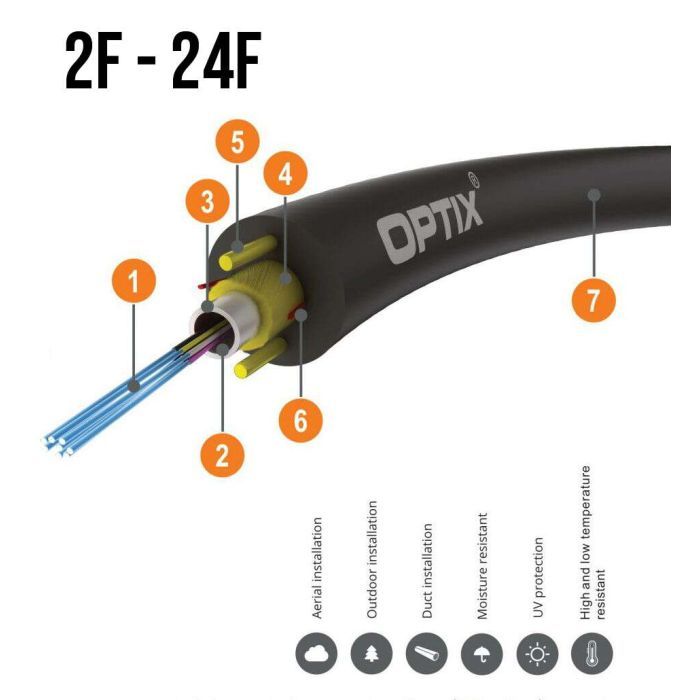

Konstrukcja kabla
- Włókna optyczne w kolorowej powłoce 0.25mm
- Żel hydrofobowy
- Luźna tuba
- Przędze aramidowe
- Pręty ARP / pręty FRP
- Ripcordy do rozrywania zewnętrznej powłoki
Specyfikacja techniczna
| Informacje o produkcie | ||||||||||
| Wersja kabla |
Łączna ilość włókien [szt.] |
Waga [kg/km] (±10%) |
∅ Kabel [mm] (±0.4) |
∅ Tuba [mm] (±0.15) |
Element nośny/ Wzmocnienie obwodowe |
Element wzmacniający [mm] (±0.1) |
Materiał powłoki i grubość [mm] (±0.2) |
Zakres temp. instalacja |
Zakres temp. praca transport |
Minimalny promień gięcia tymczasowy stały |
| 1T2F | 2 | 22 | 5.3 | 1.4/2.0) | Przędze aramidowe | ARP(2x0.5)/ FRP(2x0.4) |
HDPE(1.4) | -10° do +50°C | -40° do +70°C | 20D/10D |
| 1T4F | 4 | 22 | 5.3 | 1.4/2.0) | Przędze aramidowe | ARP(2x0.5)/ FRP(2x0.4) |
HDPE(1.4) | -10° do +50°C | -40° do +70°C | 20D/10D |
| 1T8F | 8 | 22 | 5.3 | 1.4/2.0) | Przędze aramidowe | ARP(2x0.5)/ FRP(2x0.4) |
HDPE(1.4) | -10° do +50°C | -40° do +70°C | 20D/10D |
| 1T12F | 12 | 22 | 5.3 | 1.4/2.0) | Przędze aramidowe | ARP(2x0.5)/ FRP(2x0.4) |
HDPE(1.4) | -10° do +50°C | -40° do +70°C | 20D/10D |
| 1T24F | 24 | 25 | 5.8 | 1.6/2.4) | Przędze aramidowe | ARP(2x0.5)/ FRP(2x0.4) |
HDPE(1.4) | -10° do +50°C | -40° do +70°C | 20D/10D |
| Parametry mechaniczne | Norma EN | Norma IEC | 1-8F | 12F | 24F |
| Wytrzymałość na rozciąganie podczas instalacji (NESC Heavy) | EN 187000 | IEC 60794-1-2-E1 | 1200N | 1200N | 1200N |
| Wytrzymałość na rozciąganie podczas pracy (NESC Heavy) | EN 187000 | IEC 60794-1-2-E1 | 600N | 600N | 600N |
| Odporność na zgniatanie | EN 187000, m.504 | IEC 60794-1-2-E3 | 500N (100x100mm) przez 60 sek. | ||
| Wielokrotne zginanie | EN 187000, m.507 | IEC 60794-1-2-E6 | 30 cykli [(20xD), 1Kg] | ||
