OPTIX cable Aramid Z-XOTKtcdD 12x9/125 ITU-T G.652D 1.2kN (SPAN 80m) 4km RELL
OPTIX Kabel AIRFLOW S-QOTKSdD 0.8kN (do 80m rozpiętości - NESC Heavy) 12 x 9/125 ITU-T G.657A2
KABEL FTTX
- Kabel do instalacji zewnętrznych / wewnętrznych
- Rozpiętość (NESC Heavy) do 80 metrów (0.8kN)
- Konstrukcja całkowicie dielektryczna
- Odporność na wysokie i niskie temperatury
- Wzmocniony wysokiej jakości przędzami aramidowymi
- Mała średnica - 3mm
- Zredukowany promień gięcia - włókna G.657A2
- Solidna powłoka z poliuretanu FR
KONSTRUKCJA KABLA 1F
- Włókna optyczne w powłoce 0.25mm
- Kolorowy bufor 0.9mm (półciasny bufor)
- Przędze aramidowe
- Zewnętrzna powłoka FR z poliuretanu, stabilizowana UV

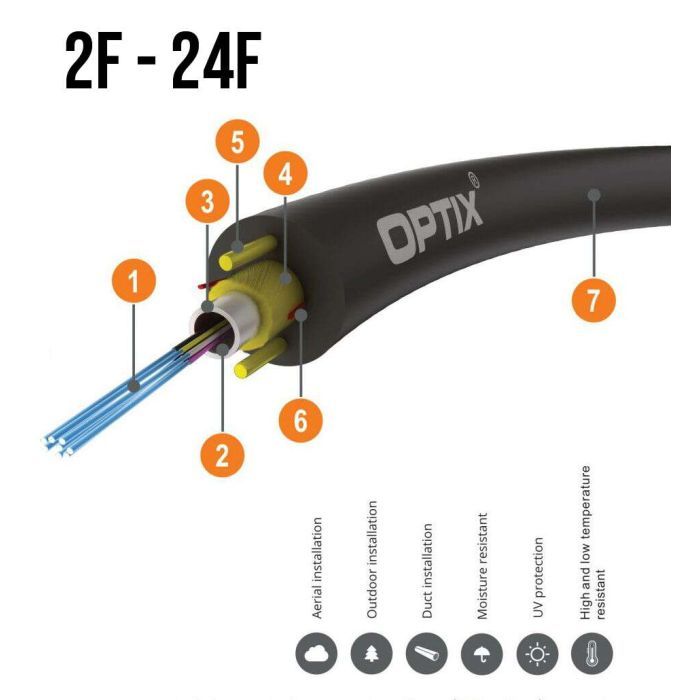

KONSTRUKCJA KABLA 2-12F
- Włókna optyczne w kolorowej powłoce 0.25mm
- Przędze aramidowe
- Zewnętrzna powłoka FR z poliuretanu, stabilizowana UV
Kabel OPTIX AirFlow S-QOTKSdD to uniwersalny (wewnętrzno-zewnętrzny), okrągły, samonośny kabel do systemów FTTx, wzmocniony przędzami aramidowymi (element nośny w instalacjach napowietrznych), lekka konstrukcja o średnicy ˜3mm, duża elastyczność i odporność na przeciąganie, powłoka PU, powłoka odporna na UV, całkowicie dielektryczny, siła naciągu podczas instalacji: 800N, zakres temperatur od -20°C do +70°C, odpowiednik S-QOTKSdD.
Konstrukcja została zaprojektowana dla szczególnie dobrej ochrony włókien oraz dla łatwego prowadzenia i montażu kabla. Włókna G.657A2 zapewniają również redukcję promienia gięcia (nawet do 7.5mm). Kable przeznaczone są do instalacji napowietrznych o rozpiętości 80-100m, a także do kanalizacji pierwotnej i wtórnej metodą pneumatyczną (wydmuchiwanie kabli) oraz mechaniczną (wciąganie kabli).
 |
| Informacje o produkcie | ||||||||||
| Wersja kabla |
Łączna ilość włókien [szt.] |
Waga [kg/km] (±10%) |
∅ Kabel [mm] (±0.1) |
∅ Tuba |
Element nośny/ Wzmocnienie obwodowe |
Element wzmacniający |
Materiał powłoki i grubość [mm] (±0.1) |
Zakres temp. instalacja |
Zakres temp. praca transport |
Minimalny promień gięcia tymczasowy stały |
| OT1F | 1 | 8.7 | 3.0 | Brak | Przędze aramidowe | FR PU(0.75) | -10° do +60°C | -20° do +70°C | 15D/10D | |
| OT2F | 2 | 7.5 | 3.0 | Brak | Przędze aramidowe | FR PU(0.75) | -10° do +60°C | -20° do +70°C | 15D/10D | |
| OT4F | 4 | 7.5 | 3.0 | Brak | Przędze aramidowe | FR PU(0.75) | -10° do +60°C | -20° do +70°C | 15D/10D | |
| OT6F | 6 | 8.0 | 3.2 | Brak | Przędze aramidowe | FR PU(0.75) | -10° do +60°C | -20° do +70°C | 15D/10D | |
| OT12F | 12 | 8.5 | 3.4 | Brak | Przędze aramidowe | FR PU(0.75) | -10° do +60°C | -20° do +70°C | 15D/10D | |
| Parametry mechaniczne | Norma EN | Norma IEC | 1F | 2-4F | 6-12F |
| Wytrzymałość na rozciąganie podczas instalacji (NESC Heavy) | EN187000 | IEC 60794-1-2-E1 | 800N | 800N | 800N |
| Wytrzymałość na rozciąganie podczas pracy (NESC Heavy) | EN187000 | IEC 60794-1-2-E1 | 250N | 250N | 250N |
| Odporność na zgniatanie | EN187000, m.504 | IEC 60794-1-2-E3 | 500N (100x100mm) przez 60 sek. | ||
| Wielokrotne zginanie | EN187000, m.507 | IEC 60794-1-2-E6 | 30 cykli [(20xD), 1kg] | ||
