Ubiquiti Enterprise Campus 48S - Switch L3 16x 10G 32x 2.5G (ECS-48S)
Lo switch Ubiquiti Enterprise Campus 48S è uno switch L3 1U con una velocità di trasmissione di 680 Gb/s. Dispone di 32 porte RJ45 da 2,5 GbE, 16 porte RJ45 da 10 GbE, quattro slot SFP28 da 25G e due porte QSFP28 da 100G per lo stacking. Offre funzionalità L2 e L3, nonché alimentatori e ventola sostituibili a caldo.
Accessori e componenti aggiuntivi:
Ubiquiti Enterprise Campus 48S – Switch gestito L3 16x 10GbE, 32x 2.5GbE
Ubiquiti Enterprise Campus 48S (ECS-48S) è uno switch Layer 3 avanzato, progettato per la realizzazione di reti in ambienti ad alto throughput. Il dispositivo offre una capacità di commutazione di 680 Gbps e una velocità di inoltro dei pacchetti pari a 506 Mpps. Lo switch è dotato di 48 porte RJ45: 32 a 2.5 GbE e 16 nello standard 10 GbE. Come porte uplink sono presenti quattro slot in fibra ottica 25G SFP28. Inoltre, tutte le porte supportano il sistema Etherlighting™, che retroillumina i connettori e agevola l'identificazione visiva dei collegamenti.
Lo switch supporta i protocolli L2 (tra cui STP/RSTP, LACP, controllo 802.1X, IGMP Snooping) e il routing L3, inclusi routing statico, Inter-VLAN e server DHCP locale. Due porte 100G QSFP28 integrate sono dedicate esclusivamente all'interconnessione in stack degli switch (Stacking). Ciò consente di aggregare fino a quattro dispositivi in un unico sistema logico, mentre il supporto a Cross-Stack LAG facilita la creazione di collegamenti ridondanti verso il livello di aggregazione. Per una gestione di emergenza sicura e isolata dal traffico di rete primario, sono disponibili una porta console e un'interfaccia Out-of-Band (OOB 1 GbE RJ45).

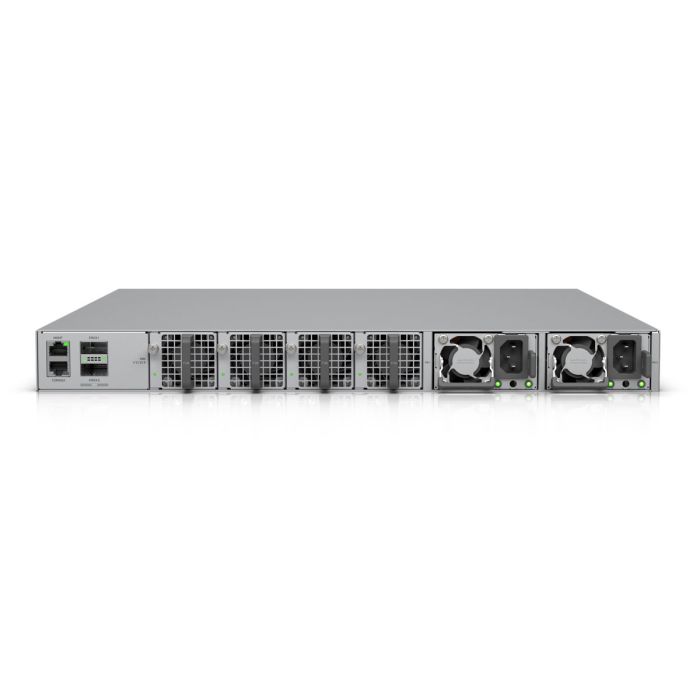

L'apparato è predisposto per un funzionamento continuo e ininterrotto. È dotato di due alimentatori AC/DC (550 W) e quattro moduli ventola sostituibili a caldo (Hot-Swap). Lo chassis da 1U pesa 10,3 kg e richiede il montaggio in armadi a quattro montanti con profondità compresa tra 650 e 1000 mm. Sul pannello frontale è presente un touchscreen LCM da 1,3" per una rapida consultazione delle statistiche di sistema.
Nota: Per la configurazione completa dello switch è richiesto un controller UniFi Network (ad esempio ) con versione software 10.6.101 o successiva.
Caratteristiche Principali
- Porte: 32 porte 2.5 GbE RJ45 e 16 porte 10 GbE RJ45.
- Connettività in fibra: 4 slot 25G SFP28 e 2 porte 100G QSFP28 (solo Stacking).
- Stacking: Collegamento fino a 4 switch in stack con supporto per ridondanza Cross-Stack LAG.
- Affidabilità: Doppi alimentatori (2x 550 W) e 4 moduli ventola sostituibili a caldo durante il funzionamento.
- Gestione OOB: Porta Out-of-Band dedicata e porta Console per la manutenzione e l'assistenza tecnica.
- Design: Schermo LCM da 1,3", sistema Etherlighting™, chassis a profondità completa.
Specifiche Tecniche

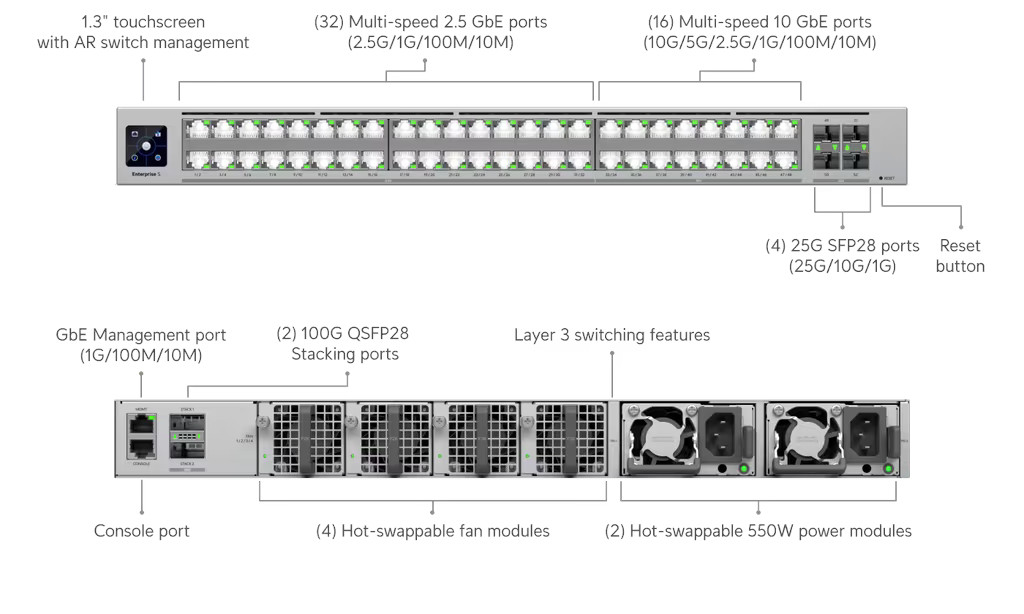

| Disposizione delle porte | (1) 1 GbE RJ45 (1G/100M/10M), OOB Management (32) 2,5 GbE RJ45 (2,5G/1G/100M/10M) (16) 10 GbE RJ45 (10G/5G/2,5G/1G/100M/10M) (4) 25G SFP28 (25G/10G/1G) (2) 100G QSFP28 (100G) |
| Console | 1 |
| Ridondanza | Stacking, (2) Alimentatori Hot-swap, (4) Ventole Hot-swap |
| Layer 3 | Sì |
| Fattore di forma | Montaggio a rack (1U, profondità standard) |
| Etherlighting™ | Sì |
Prestazioni |
|
| Capacità di commutazione | 680 Gbps |
| Throughput complessivo non bloccante | 340 Gbps |
| Velocità di inoltro (Forwarding Rate) | 506 Mpps |
| VLAN supportate | 1 000 |
| Dimensione tabella indirizzi MAC | 32 000 |
| Rotte statiche IPv4 | 512 |
| Dimensione buffer di pacchetto | 8 MB |
| Liste di controllo degli accessi (ACL) | IPv4: 256, MAC: 256 |
Funzionalità Layer 3 |
|
| Funzionalità Layer 3 | Server DHCP (reti locali), DHCP Relay, Routing inter-VLAN (reti locali), Routing statico (reti locali) |
Funzionalità Layer 2 |
|
| Funzionalità Layer 2 | Aggregazione porte LACP, Stacking, Cross-Stack LAG, STP & RSTP, QoS (DSCP), Profili Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Configurazione avanzata IGMP (Querier, Fast Leave, Router Port), IGMP Snooping, Controllo 802.1X, ACL basate su MAC & isolamento dispositivi, DHCP Snooping & Guarding, Limite di banda in uscita (Egress Rate Limit), Controllo di flusso (Flow Control), Storm Control, Limitazione traffico Multicast & Broadcast, Blocco indirizzi MAC, ACL basate su IP & isolamento di rete, Limitazione porte basata su MAC, Isolamento porte, Mirroring delle porte (Port Mirroring), Jumbo Frame, LLDP-MED, VLAN voce (Voice VLAN), Protezione dai loop (Loop Protection), Virtual Network Override |
Specifiche hardware |
|
| Consumo energetico massimo | 250W |
| Metodo di alimentazione | (2) Ingressi AC universali, 100–240V AC, 50/60 Hz |
| Metodo ingresso di alimentazione | (2) Ingressi AC, moduli di alimentazione Hot-swap |
| Alimentatore | (2) Moduli di alimentazione AC/DC 550W Hot-swap |
| Intervallo di tensione supportato | 100–240V AC |
| Gestione | Ethernet, Porta di gestione OOB, Console seriale, Realtà Aumentata (AR) |
| Requisiti applicazione | UniFi Network: Versione 10.6.101 o successiva |
Parametri fisici, montaggio e ambientali |
|

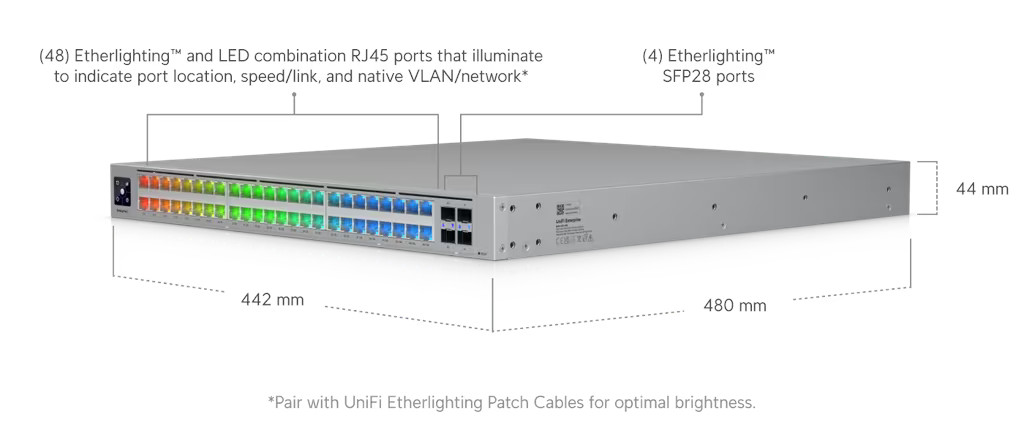

| Dimensioni | 442,4 x 44 x 496 mm (17,4 x 1,7 x 19,5") |
| Peso | Senza staffe di montaggio: 10,2 kg (22,5 lb) Con staffe di montaggio: 10,3 kg (22,7 lb) |
| Materiale della custodia | Acciaio SGCC |
| Materiale delle staffe | Acciaio SGCC |
| Profondità rack supportata | Rack a 4 montanti 482,6 mm (19"), profondità montanti da 650 a 1 000 mm (25,6–39,4”) |
| Display LCM | Touchscreen da 1,3" |
| Raffreddamento | (4) Moduli ventola Hot-swap |
| Dissipazione del calore | 853 BTU/hr |
| Protezione ESD | Aria: ± 12kV, Contatto: ± 8kV |
| Temperatura ambiente operativa | da -5 a 40° C (da 23 a 104° F) |
| Umidità ambiente operativa | dal 10 al 90% senza condensa |
| Etherlighting™ | Ethernet, SFP28 |
| LED | Ethernet, SFP28, Sistema |
| Conformità NDAA | Sì |
| Certificazioni | CE, FCC, IC |
Ubiquiti Enterprise Campus 48S – Domande frequenti (FAQ)
Lo stacking consente a più switch fisici di operare come una singola entità logica, semplificando notevolmente la gestione e la configurazione della rete. Riduce inoltre il numero di collegamenti uplink necessari verso il livello superiore: ad esempio, anziché predisporre connessioni individuali per ciascuno switch di accesso, è sufficiente collegare solo due unità dello stack. Questo minimizza la complessità del cablaggio, ottimizza l'impiego delle fibre ottiche e agevola la progettazione della rete.
La connessione degli switch in stack tramite il meccanismo Cross-Stack LAG a una coppia superiore di switch Enterprise Campus Aggregation con tecnologia MC-LAG genera un'infrastruttura completamente ridondata con bilanciamento del carico (load balancing), senza complicazioni superflue sul fronte del cablaggio.
No. Le porte destinate allo stacking possono essere utilizzate esclusivamente quando lo switch viene inserito in un gruppo di stacking (Stacking Group).
Un singolo stack può contenere al massimo quattro unità. Il modello Enterprise Campus 24S (PoE) non può essere combinato nello stesso stack con il modello Enterprise Campus 48S (PoE).
È consentito aggregare apparati all'interno della stessa famiglia:
- Enterprise Campus 24S PoE con Enterprise Campus 24S
- Enterprise Campus 48S PoE con Enterprise Campus 48S
La porta di gestione OOB fornisce un canale di gestione dedicato e totalmente isolato dal traffico dati operativo. Consente agli amministratori di intervenire in sicurezza tramite protocollo SSH anche qualora la connettività sulla rete primaria risulti interrotta.
No. Lo switch Enterprise Campus 48S deve essere adottato e configurato unicamente per mezzo delle porte standard in rame RJ45 o ottiche SFP28.
La porta console mette a disposizione una connessione seriale diretta all'interfaccia a riga di comando (CLI) del dispositivo per esigenze di diagnostica e ripristino di emergenza delle configurazioni. Garantisce il pieno controllo dello switch anche in assenza di accesso alla rete.
| SKU del produttore | ECS-48S |
|---|---|
| Produttore | Ubiquiti |
| GPSR contatto | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
-
