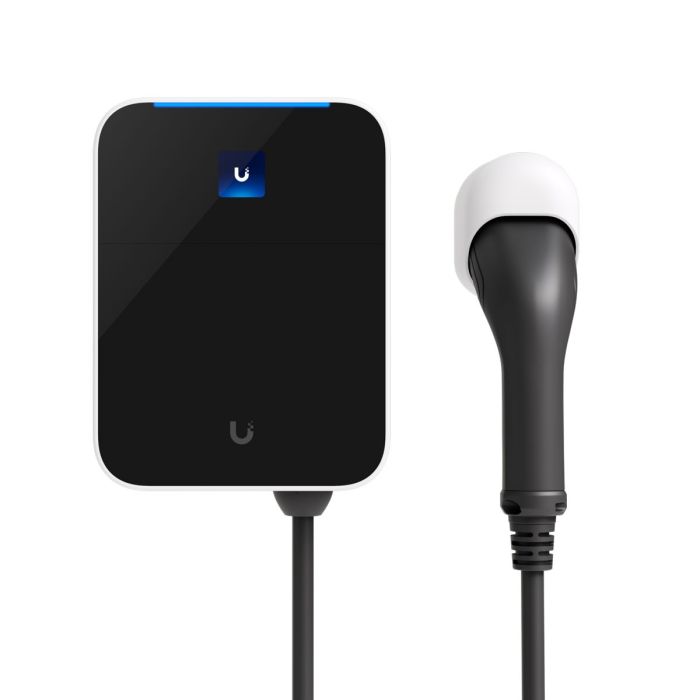

Ubiquiti EV Station Lite - Estación de carga trifásica para vehículos eléctricos de 22 kW (UC-EV-Station-Lite)
La Ubiquiti EV Station Lite es una estación de carga trifásica (22 kW, 400 V CA, 32 A) equipada con un cable integrado de 7 metros con conector tipo 2. Cuenta con un puerto RJ45 de 1 GbE, módulos WiFi 6 y Bluetooth 5.0, y una carcasa con protección IP55. Admite el modo autónomo o la gestión mediante el sistema UniFi Connect, e incluye una pantalla integrada de 1,7" y un completo conjunto de protecciones eléctricas (OVP, UVP, OCP).
Ubiquiti EV Station Lite – Estación de carga trifásica de 22 kW para vehículos eléctricos
Ubiquiti EV Station Lite (UC-EV-Station-Lite) es una estación de carga trifásica para vehículos eléctricos con una potencia de salida máxima de 22 kW (400V AC, 32A). El dispositivo es compatible con vehículos equipados con un conector de carga Tipo 2 (IEC 62196-2). La estación cuenta con un cable de carga integrado de 7 metros de longitud. El dispositivo puede funcionar de forma totalmente autónoma o integrarse con el sistema UniFi Site Manager, lo que permite una configuración más detallada, monitorización de estadísticas y limitación de la corriente máxima de salida.
La gestión corre a cargo de un procesador de dos núcleos Arm Cortex-A53 a 1 GHz. La comunicación de red se realiza mediante un puerto Gigabit Ethernet (1 GbE RJ45) y módulos inalámbricos: Wi-Fi compatible con el estándar 802.11ax y Bluetooth 5.0. Además, en la carcasa se ubica un puerto USB-C. La estación de carga dispone de diversas protecciones, tales como protección contra sobretensión (OVP), subtensión (UVP), sobrecorriente (OCP) y un sistema de detección de corriente de fuga. La información de estado (listo, carga en curso, error) se muestra en la pantalla integrada de 1,7 pulgadas mediante los colores correspondientes (azul, verde, rojo). La carga se detiene automáticamente una vez alcanzada la carga completa de la batería del vehículo.
La carcasa está fabricada en policarbonato, lo que proporciona resistencia al agua y al polvo con clasificación IP55. Las dimensiones de la unidad son 254,7 x 192,7 x 101,4 mm y su peso es de 7,2 kg. El diseño permite la instalación directa en pared o en un pedestal de montaje dedicado. La gestión requiere el uso del software UniFi Connect, y el registro de tarjetas NFC exige el funcionamiento simultáneo de la aplicación UniFi Access en la misma consola de hardware.
Nota: El funcionamiento seguro del equipo requiere el uso de un disyuntor magnetotérmico dedicado y un interruptor diferencial (RCD de 30 mA) en el cuadro eléctrico.
Características principales
-
Potencia y alimentación: Carga trifásica 400V AC, 32A, potencia máxima de hasta 22 kW.
-
Conector de carga: Conector Tipo 2 (IEC 62196-2) en cable integrado de 7 m.
-
Compatibilidad: Compatibilidad total con vehículos eléctricos de batería (BEV) e híbridos enchufables (PHEV).
-
Interfaces de conectividad: 1x puerto RJ45 de 1 GbE, 1x puerto USB-C, Wi-Fi (802.11a/b/g/n/ac/ax), Bluetooth 5.0.
-
Sistema de gestión: Modo autónomo (standalone) o integración completa con UniFi Site Manager; pantalla de estado de 1,7".
-
Protecciones eléctricas: OVP, UVP, OCP integrados y sistema de detección de corriente de fuga.
Especificaciones técnicas
| Entrada de alimentación | 400V CA, ~32A, 50/60 Hz, trifásica (3φ) |
| Salida de alimentación | 400V CA, ~32A, 50/60 Hz, trifásica (3φ) |
| Longitud del cable de carga | 7 m (23 ft) |
| Conector de carga | IEC 62196-2 Tipo 2 |
| Parámetros del circuito (Carga máx.) | 40A/32A, 40A/25A, 30A/20A, 20A/16A, 15A/10A, 10A/8A |
| Conexión enchufable (Plug-in) | 40A: No 32A, 25A, 20A, 16A, 10A: Sí |
| Conexión fija (Hardwired) | 40A, 32A, 25A, 20A, 16A, 10A: Sí |
| Pantalla | Pantalla de estado de 1.7" |
| Procesador | Procesador de doble núcleo Arm® Cortex®-A53, 1 GHz |
| Conectividad | (1) Puerto GbE RJ45, (1) Puerto USB-C, Bluetooth® 5.0, Wi-Fi |
| Estándares Wi-Fi | 802.11a/b/g/n/ac/ax |
Gestión |
|
| Aplicación de gestión | UniFi Connect: Versión 3.21 o posterior UniFi Connect iOS™ y Android™: Versión 2.32 o posterior |
Otros |
|

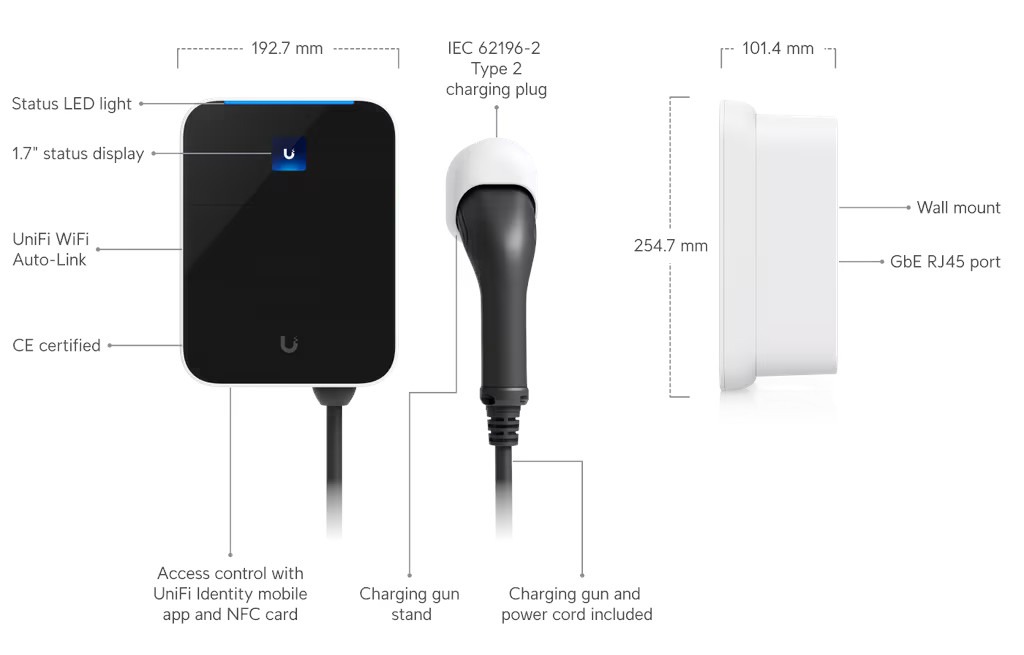

| Dimensiones | 254.7 x 192.7 x 101.4 mm (10 x 7.6 x 4") |
| Peso | 7.2 kg (15.9 lb) |
| Material de la carcasa | Policarbonato |

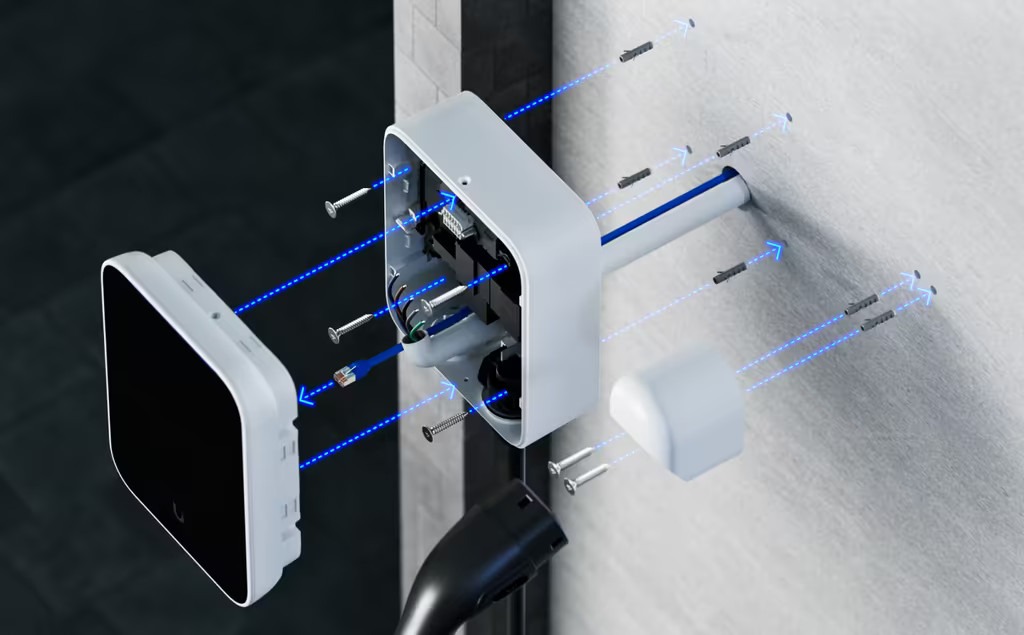

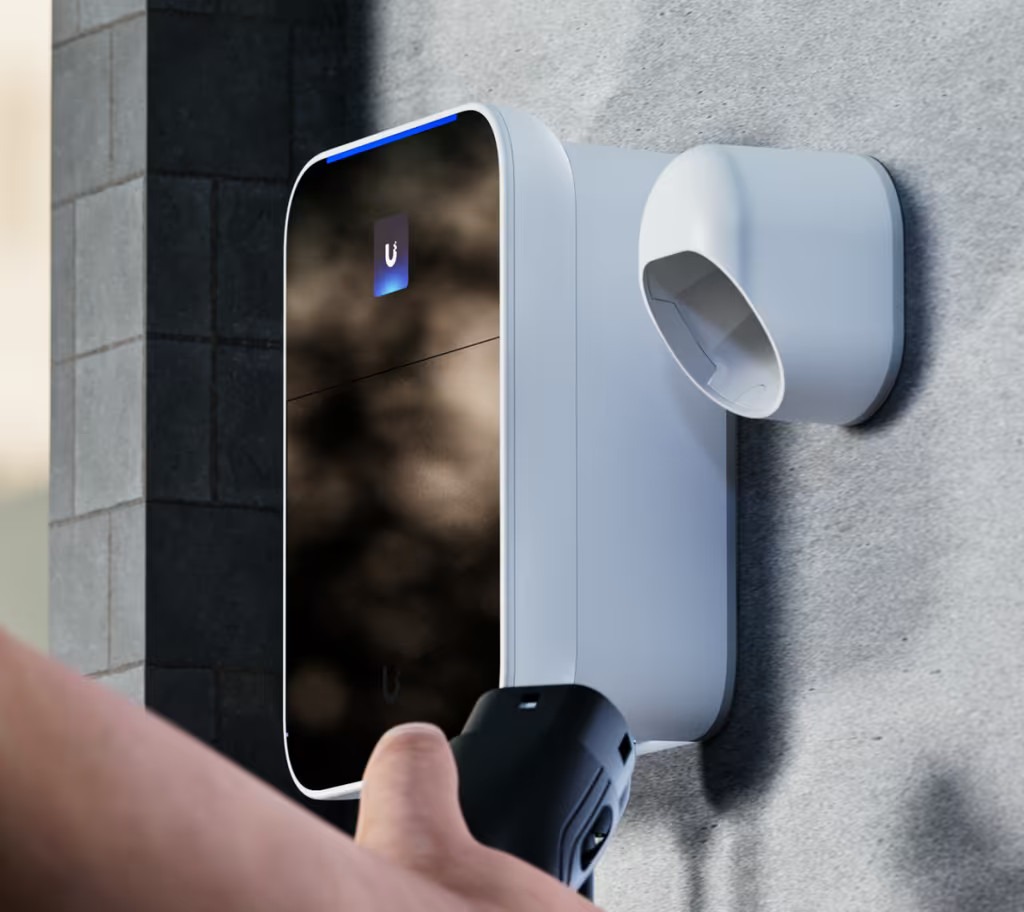

| Montaje | En pared o en pedestal/poste |
| Resistencia a la intemperie | IP55 |
| Temperatura ambiente de funcionamiento | de -30 a 50° C (de -22 a 122° F) |
| Humedad ambiente de funcionamiento | de 5 a 90% (sin condensación) |
| Cumple con IEC 61851-1 | Sí |
| Certificaciones | CE |
Ubiquiti EV Station Lite – Preguntas frecuentes (FAQ)
La EV Station Lite es compatible con todos los vehículos 100% eléctricos (BEV) e híbridos enchufables (PHEV) que admiten carga estándar en corriente alterna (AC Nivel 2) mediante conector:
- Tipo 2 (IEC 62196-2)
No se recomienda el uso de adaptadores de terceros, ya que pueden repercutir en el rendimiento de la carga, la seguridad y las condiciones de la garantía.
La EV Station Lite puede operar de manera independiente como un cargador AC Nivel 2 estándar. Asimismo, se puede integrar en UniFi Site Manager para configuración avanzada, supervisión y gestión centralizada.
La EV Station Lite es un cargador de corriente alterna (AC Nivel 2) que ofrece:
- Carga trifásica de hasta 32 A (aproximadamente 22 kW)
La velocidad de carga real dependerá de las especificaciones del vehículo y de las características de la instalación eléctrica.
La EV Station Lite incorpora las siguientes protecciones internas:
- Protección contra sobretensión (OVP)
- Protección contra subtensión (UVP)
- Protección contra sobrecorriente (OCP)
- Detección de corriente de fuga (Leakage detection)
En función de la normativa eléctrica y de edificación local, se requieren o recomiendan los siguientes componentes de protección externos:
- Interruptor magnetotérmico dedicado
- Interruptor diferencial (RCD) con sensibilidad de 30 mA
Sí. La EV Station Lite cuenta con certificación completa con arreglo a las normativas de seguridad regionales aplicables, incluidas UL, CE e IEC (según la versión del modelo y el mercado).
El circuito de alimentación debe dimensionarse conforme a la demanda máxima de corriente. Por ejemplo, un cargador de 32 A requiere habitualmente un circuito protegido con un automático de al menos 40 A (según la regla del 125% para cargas continuas).
Sí. La conexión de la EV Station Lite exige una línea protegida con un interruptor exclusivo. No se aconseja compartir el circuito con otros receptores, ya que comprometería la seguridad y estabilidad de la carga.
Sí. La conexión adecuada del conductor de protección a tierra (PE) resulta imprescindible durante el montaje para salvaguardar al usuario y evitar descargas eléctricas, averías en el equipo y cortocircuitos.
Sí. Recomendamos encarecidamente que la instalación de la EV Station Lite sea realizada por un instalador electricista autorizado para garantizar la máxima seguridad y el cumplimiento de las normativas vigentes.
Sí, la corriente máxima de salida se puede ajustar de manera sencilla a través de UniFi Site Manager.
Sí, el suministro finaliza de forma automática al completarse la carga de la batería del vehículo o al alcanzar los límites preestablecidos.
Entre las causas más habituales se encuentran:
- Límites del cargador embarcado (OBC): El cargador integrado del vehículo puede admitir una potencia en AC inferior a la entregada por la estación.
- Protección de la batería: Al acercarse al límite de capacidad (generalmente entre el 80% y el 90%), el gestor de batería del vehículo (BMS) reduce progresivamente la intensidad de corriente.
- Reducción térmica de potencia (Thermal Derating): Temperaturas ambientales elevadas o radiación solar directa pueden obligar a rebajar temporalmente la potencia para evitar sobrecalentamientos.
- Ajustes del sistema: Es posible que se haya limitado manualmente la corriente máxima en el panel de control.
Sí, el equipo ofrece compatibilidad con Wi-Fi y Ethernet (según la variante del modelo) para integrarse sin contratiempos en la red UniFi.
Sí, la operativa básica de carga sigue estando disponible en modo offline. Únicamente las funciones de monitorización remota y gestión en la nube quedarán suspendidas de forma temporal hasta que se restablezca el enlace.
El indicador LED de la EV Station Lite muestra el estado operativo mediante los siguientes colores:
- Azul: Modo de espera / Lista para iniciar carga
- Verde: Proceso de carga en curso
- Rojo: Estado de error o avería
Los códigos de error y las alertas de diagnóstico se pueden comprobar directamente en la pantalla de la estación o a través de UniFi Site Manager para agilizar la resolución de incidencias.
| SKU del fabricante | UC-EV-Station-Lite |
|---|---|
| Fabricante | Ubiquiti |
| GPSR contacto | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
-
