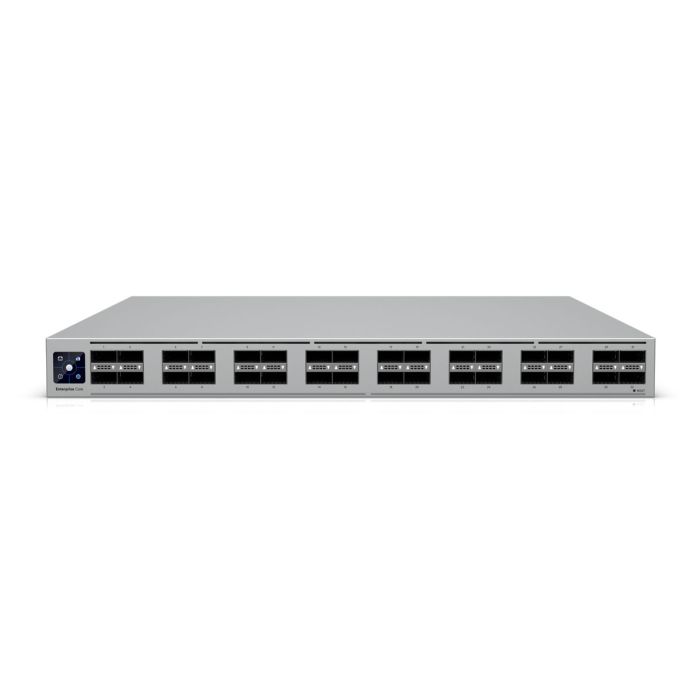

Ubiquiti Enterprise Campus Switch Core - Conmutador de agregación L3 de 32x 100 Gbps (ECS-Core)
El Ubiquiti Enterprise Campus Switch Core es un switch de agregación L3 de 1U con un rendimiento de 6,4 Tbps. Está equipado con 32 puertos QSFP28 de 100G. Admite enrutamiento avanzado, agrupamiento MC-LAG y otras funciones. Sus fuentes de alimentación y ventiladores totalmente redundantes e intercambiables en caliente (2 x 550 W) garantizan la seguridad operativa.
Accesorios y complementos:
Ubiquiti Enterprise Campus Switch Core – Switch de agregación L3 32x 100G QSFP28
Ubiquiti Enterprise Campus Switch Core (ECS-Core) es un conmutador de agregación avanzado de Capa 3 (Layer 3), diseñado para el despliegue de redes troncales (core) en entornos que demandan un ancho de banda extremo. El equipo proporciona una capacidad de conmutación global de 6,4 Tbps, un rendimiento sin bloqueo de 3,2 Tbps y una tasa de reenvío de paquetes de 2,8 Bpps. El switch incorpora 32 puertos de fibra óptica 100G QSFP28. Para el diagnóstico y la configuración aislada del equipo sin utilizar la red de transporte de datos principal, incluye un puerto dedicado OOB (Out-of-Band) 1 GbE RJ45 y un puerto de consola.
El dispositivo ofrece amplias capacidades de enrutamiento, incluyendo servidor y retransmisor (relay) DHCP locales, enrutamiento estático e Inter-VLAN. Integra asimismo soporte para la tecnología MC-LAG (Multi-Chassis Link Aggregation), que permite conectar dos unidades ECS-Core en un único nodo lógico. Esto facilita la creación de enlaces redundantes y con balanceo de carga hacia servidores y equipos de agregación. La alimentación corre a cargo de dos fuentes de CA/CC de 550 W cada una, mientras que la refrigeración se gestiona mediante un módulo provisto de cinco ventiladores. Tanto las fuentes de alimentación como el módulo de ventilación admiten reemplazo en caliente (Hot-Swap), lo que permite sustituirlos sin apagar el conmutador ni interrumpir su funcionamiento.
Debido a la profundidad completa de la estructura y a su peso de 9,8 kg (con soportes incluidos), el chasis para rack de 19" 1U requiere instalación en armarios de cuatro postes con una profundidad de 650 a 1000 mm. El frontal cuenta con una pantalla táctil LCM de 1,3 pulgadas para una rápida comprobación del estado. Adicionalmente, el switch incorpora el sistema de identificación visual de puertos Etherlighting™.
Nota: Para la administración del switch se requiere la aplicación UniFi Network (versión 10.6.101 o posterior) ejecutándose en, por ejemplo, .
Características Principales
- Interfaces de fibra: 32 puertos 100G QSFP28 con sistema de iluminación Etherlighting™.
- Rendimiento de red: Capacidad de conmutación total de 6,4 Tbps (3,2 Tbps sin bloqueo), tasa de reenvío de 2,8 Bpps, búfer de paquetes de 24 MB.
- Redundancia MC-LAG: Soporte para agrupación de dos conmutadores para maximizar el ancho de banda y la alta disponibilidad.
- Fiabilidad (Hot-Swap): Doble fuente de alimentación de 550 W (CA/CC) y 5 módulos de ventilador sustituibles en caliente durante el servicio.
- Gestión OOB: Puertos específicos Out-of-Band (1 GbE RJ45) y Consola para un acceso de administración independiente (CLI/SSH) fuera del tráfico principal.
Especificaciones Técnicas
Visión general e interfaces |
|
| Distribución de puertos | (1) 1 GbE RJ45 (1G/100M/10M) (32) 100G QSFP28 (100G/40G) |
| Consola | 1 |
| Redundancia | Multi-Chassis Link Aggregation (MC-LAG), (2) Fuentes de alimentación Hot-swap, (5) Ventiladores Hot-swap |
| Capa 3 | Sí |
| Factor de forma | Montaje en rack (1U, profundidad completa) |
| Etherlighting™ | Sí |
Rendimiento |
|
| Capacidad de conmutación | 6,4 Tbps |
| Rendimiento total sin bloqueo | 3,2 Tbps |
| Tasa de reenvío (Forwarding Rate) | 2,8 Bpps |
| VLANs admitidas | 1 000 |
| Tamaño de tabla de direcciones MAC | 128 000 |
| Rutas estáticas IPv4 | 256 |
| Tamaño del búfer de paquetes | 24 MB |
| Listas de control de acceso (ACL) | IPv4: 512, MAC: 512 |
Funciones de Capa 3 |
|
| Funciones Layer 3 | Servidor DHCP (redes locales), DHCP Relay, Enrutamiento inter-VLAN (redes locales), Enrutamiento estático (redes locales) |
Funciones de Capa 2 |
|
| Funciones Layer 2 | Agregación de puertos LACP, MC-LAG, STP & RSTP, Configuración avanzada de IGMP (Querier, Fast Leave, Router Port), IGMP Snooping, ACL basadas en MAC & aislamiento de dispositivos, DHCP Snooping & Guarding, Límite de tasa de salida (Egress Rate Limit), Control de flujo (Flow Control), Bloqueo de direcciones MAC, ACL basadas en IP & aislamiento de red, Límite de puertos basado en MAC, Aislamiento de puertos, Espejado de puertos (Port Mirroring), Tramas Jumbo (Jumbo Frames), LLDP-MED, VLAN de voz (Voice VLAN), Protección contra bucles (Loop Protection) |
Dispositivo |
|
| Consumo máximo de energía | 360W |
| Método de alimentación | (2) Entradas AC universales, 100–240V AC, 50/60 Hz |
| Método de entrada de alimentación | (2) Entradas AC, módulos de alimentación Hot-swap |
| Fuente de alimentación | (2) Módulos de alimentación AC/DC 550W Hot-swap |
| Rango de voltaje admitido | 100–240V AC |
| Gestión | Ethernet, Realidad Aumentada (AR), Consola serie |
| Requisitos de la app | UniFi Network: Versión 10.6.101 o posterior |
Otros |
|
| Dimensiones | 442,4 x 43,7 x 480 mm (17,4 x 1,7 x 18,9") |
| Peso | Sin soportes de montaje: 9,7 kg (21,4 lb) Con soportes de montaje: 9,8 kg (21,6 lb) |
| Material de la carcasa | Acero SGCC |
| Material de montaje | Acero SGCC |
| Profundidad de rack admitida | Racks de 4 columnas de 482,6 mm (19"), profundidad de columnas de 650 a 1 000 mm (25,6–39,4”) |
| Pantalla LCM | Pantalla táctil de 1,3" |
| Refrigeración | (5) Módulos de ventilador Hot-swap |
| Disipación de calor | 1 228 BTU/hr |
| Protección ESD | Aire: ± 12kV, Contacto: ± 8kV |
| Temperatura ambiente de funcionamiento | -5 a 40° C (23 a 104° F) |
| Humedad ambiente de funcionamiento | 10 a 90% sin condensación |
| Etherlighting™ | QSFP28 |
| LEDs | Ethernet, Fuente de alimentación (PSU), Ventilador |
| Conformidad con NDAA | Sí |
| Certificaciones | CE, FCC, IC |
Ubiquiti Enterprise Campus Switch Core – Preguntas frecuentes (FAQ)
Multi-Chassis Link Aggregation (MC-LAG) proporciona redundancia y balanceo de carga (load balancing) emparejando dos conmutadores Enterprise Campus Switch Core en un clúster dedicado. Esto suprime puntos únicos de fallo y maximiza el ancho de banda agregado a través de múltiples enlaces físicos independientes.
Al conectar un grupo de apilamiento (Stacking group) o un servidor situado aguas abajo hacia ambos switches MC-LAG superiores simultáneamente y definir las membresías de equipos (Target Devices Memberships), se articula un enlace agregado (LAG) totalmente redundante entre dispositivos independientes.
El Enterprise Campus Switch Core únicamente puede establecer un grupo MC-LAG con otra unidad de su misma serie Enterprise Campus Switch Core. Cada dominio MC-LAG configurado admite como máximo dos conmutadores.
El puerto de gestión OOB habilita una vía de control administrativo aislada del caudal principal de datos. Esto permite al equipo de operaciones conectarse mediante SSH aun cuando el acceso habitual por la red de producción esté congestionado o inoperativo.
No. El switch Enterprise Campus Switch Core debe adoptarse y aprovisionarse obligatoriamente mediante sus puertos QSFP28.
El puerto de consola concede acceso serie directo a la interfaz de línea de comandos (CLI) del conmutador para labores de diagnóstico avanzado, depuración y recuperación del sistema. Garantiza el control administrativo total incluso ante la pérdida total de conexión de red IP.
| SKU del fabricante | ECS-Core |
|---|---|
| Fabricante | Ubiquiti |
| GPSR contacto | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
-
