Ubiquiti Enterprise Audio/Video Fiber - AV Switch 20x 10G SFP+ (EAV-Fiber)

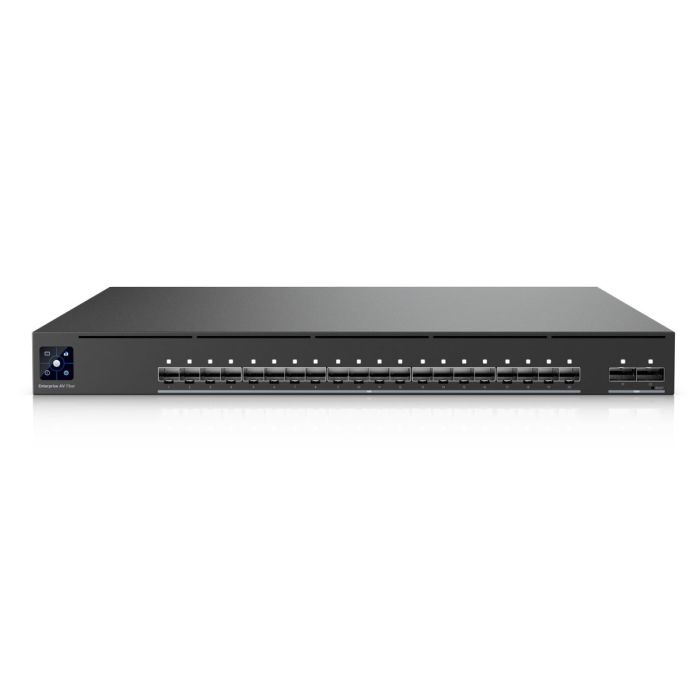

El Ubiquiti Enterprise Audio/Video Fiber es un conmutador de fibra óptica de capa 3 avanzado para sistemas Pro AV, equipado con 20 puertos SFP+ de 10G y 2 puertos de enlace ascendente QSFP28 de 100G.
Accesorios y complementos:
Ubiquiti Enterprise Audio/Video Fiber – Switch AV de fibra óptica con 20 puertos 10G SFP+ y 2 puertos 100G QSFP28
Ubiquiti Enterprise Audio/Video Fiber (EAV-Fiber) es un avanzado switch de Capa 3 diseñado para entornos audiovisuales profesionales (Pro AV). El dispositivo está equipado con 20 ranuras de fibra 10G SFP+ y 2 puertos 100G QSFP28 para enlaces ascendentes de alto rendimiento. El dispositivo también ofrece un puerto de consola (CLI), un puerto de gestión fuera de banda (OOB) dedicado de 1 GbE, una pantalla táctil LCD de 1,3 pulgadas y un conector SMA. El switch se monta en armarios rack estándar de 4 postes (altura 1U, profundidad de montaje requerida de 650 a 1000 mm). El diseño se basa en una carcasa de acero galvanizado SGCC.
El switch es totalmente compatible con el estándar de sincronización horaria PTPv2. Un reloj OCXO de precisión integrado y la posibilidad de conectar una fuente GPS externa (a través del puerto SMA) permiten el funcionamiento en los modos Grandmaster, Boundary Clock o Transparent Clock. El switch incluye perfiles preconfigurados para protocolos Pro AV (incluidos SMPTE ST 2110, SDVoE, Dante, AES67, NDI), lo que acelera la implementación de redes de latencia ultrabaja. El kit incluye dos fuentes de alimentación intercambiables en caliente (hot-swap) y cuatro módulos de ventilador. Los puertos SFP+ y QSFP28 admiten la gestión visual de cables Etherlighting™.
Nota: EAV-Fiber es la nueva denominación del dispositivo EAV-Aggregation (sin cambios de hardware).
Características Principales
-
Interfaces de Fibra: 20x 10G SFP+, 2x 100G QSFP28 (con compatibilidad con Etherlighting™).
-
Puertos de gestión y sincronización: 1x RJ45 de 1 GbE (gestión OOB sin tráfico de red), 1x puerto de consola, 1x conector SMA para antena GPS.
-
Sincronización y entorno AV: PTPv2 con reloj OCXO (modos: GM, BC, TC); Perfiles preconfigurados para Dante, NDI, SDVoE, AES67, Q-SYS, SMPTE ST 2110.
-
Rendimiento de Capa 2/3: Rendimiento sin bloqueo de hasta 400 Gbps (capacidad de conmutación total de 800 Gbps), enrutamiento estático por hardware, servidor DHCP, enrutamiento inter-VLAN.
Specifiche tecniche
| Disposizione delle porte | (1) 1 GbE RJ45 (1G/100M/10M) (20) 10G SFP+ (10G/1G) (2) 100G QSFP28 (100G/40G), i cavi breakout non sono supportati |
| Porta console | (1) Porta console |
| Connettore SMA | (1) Connettore SMA |
| Ridondanza | (2) Alimentatori hot-swap, (4) Ventole hot-swap |
| Layer 3 | Sì |
| Fattore di forma dello chassis | Montaggio a rack (1U, profondità completa) |
| Etherlighting™ | Sì |
Prestazioni |
|
| Capacità di switching | 800 Gbps |
| Throughput non bloccante totale | 400 Gbps |
| Velocità di inoltro (Forwarding Rate) | 595 Mpps |
| VLAN supportate | 1.000 |
| Tabella degli indirizzi MAC | 32.000 |
| Route statiche IPv4 | 512 |
| Dimensione buffer pacchetti | 8 MB |
| Liste di controllo degli accessi (ACL) | IPv4: 256 MAC: 256 |
Funzionalità Layer 3 |
|
| Funzionalità Layer 3 | Server DHCP (Reti locali), DHCP Relay, Routing Inter-VLAN (Reti locali), Routing statico (Reti locali) |
Funzionalità Layer 2 |
|
| Funzionalità Layer 2 | Aggregazione porte LACP, STP & RSTP, QoS (DSCP), PTPv2, Profili Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron), Configurazione avanzata IGMP (Querier, Fast Leave, Router Port), IGMP Snooping, Controllo 802.1X, ACL basate su MAC & Isolamento dispositivo, DHCP Snooping & Guarding, Limitazione velocità in uscita (Egress Rate Limit), Controllo di flusso (Flow Control), Storm Control, Limitazione velocità multicast e broadcast, Blocco indirizzi MAC, ACL basate su IP & Isolamento rete, Restrizione porte basata su MAC, Isolamento delle porte, Port Mirroring, Jumbo Frame, LLDP-MED, Voice VLAN, Protezione dai loop (Loop Protection), Virtual Network Override |
Specifiche hardware |
|
| Consumo energetico massimo | 150W |
| Metodo di alimentazione | (2) Ingressi universali, 100–240V CA, 50/60 Hz |
| Alimentatori | (2) Moduli di alimentazione CA/CC hot-swap da 150W |
| Intervallo di tensione supportato | 100–240V CA |
| Gestione | Ethernet, Realtà Aumentata (AR), console seriale |
Altro |
|
| Dimensioni | 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7") |
| Peso | Senza staffe di montaggio: 8.95 kg (19.7 lb) Con staffe di montaggio: 9.05 kg (20 lb) |
| Materiale dell'alloggiamento | Acciaio SGCC |
| Materiale delle staffe di montaggio | Acciaio SGCC |
| Profondità rack supportata | Armadi a 4 montanti da 19" (482.6 mm), profondità montanti da 650 a 1000 mm (25.6–39.4") |
| Display LCM | Touchscreen da 1.3" |
| Raffreddamento | (4) Moduli ventola hot-swap |
| Dissipazione del calore | 512 BTU/h |
| Protezione ESD/EMP | Aria: ±12 kV, Contatto: ±8 kV |
| Temperatura operativa | da -5 a 40° C (da 23 a 104° F) |
| Umidità operativa | dal 10 al 90% (senza condensa) |
| Retroilluminazione Etherlighting™ | SFP+, QSFP28 |
| LED | Ethernet, Unità di alimentazione (PSU), Ventola |
| Conforme NDAA | Sì |
| Certificazioni | CE, FCC, IC |
Ubiquiti Enterprise Audio/Video Fiber – Preguntas frecuentes (FAQ)
Precision Time Protocol (PTP) es un estándar de red diseñado para sincronizar los relojes de los dispositivos con una precisión extrema (submicrosegundos), lo cual es fundamental en aplicaciones profesionales de audio y vídeo (AV) con estrictos requisitos de sincronización.
El switch Enterprise Audio/Video Fiber admite tres modos de reloj PTP:
- Grandmaster (GM): Actúa como la fuente de sincronización principal para toda la red, sincronizándose con un reloj de referencia GPS externo conectado al puerto SMA.
- Boundary Clock (BC): Recibe la señal horaria del Grandmaster y la distribuye a los dispositivos subordinados.
- Transparent Clock (TC): Reenvía los mensajes PTP ajustando los campos de corrección para compensar el retardo de tránsito del paquete a través del switch.
Enterprise Audio/Video Fiber es compatible con una amplia gama de protocolos AV, incluidos SMPTE ST 2110, SDVoE, Dante, AES67 y otros.
También admite Precision Time Protocol (PTP), IGMP snooping, Calidad de Servicio (QoS) e incluye perfiles Pro AV integrados que simplifican el despliegue de redes multimedia optimizadas y de baja latencia en puertos 10G SFP+ de alta velocidad.
El puerto SMA del switch Enterprise Audio/Video Fiber se utiliza en el modo de reloj Grandmaster (GM) para sincronizar el equipo con una fuente horaria externa (antena o reloj GPS).
El puerto de gestión OOB (Out-of-Band) proporciona un canal de administración dedicado y completamente aislado del tráfico principal de datos. Esto permite a los administradores gestionar el switch mediante SSH incluso si la red estándar se encuentra fuera de servicio.
No. El switch Enterprise Audio/Video Fiber debe ser adoptado y aprovisionado a través de los puertos estándar SFP+ o QSFP28.
El puerto de consola proporciona acceso directo a la interfaz de línea de comandos (CLI) para realizar diagnósticos y recuperación del sistema. Permite interactuar con el dispositivo incluso si la conectividad de red está totalmente caída.
| SKU del fabricante | EAV-Fiber |
|---|---|
| Fabricante | Ubiquiti |
| GPSR contacto | Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel support@ui.com |
-
