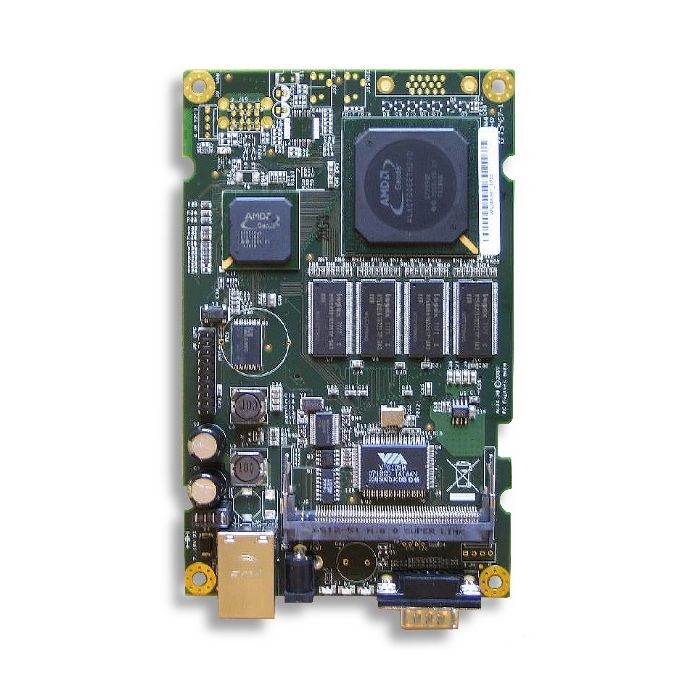

PC Engines ALIX.3C1 GeodeLX700 433MHz 128MB RAM

PcEngines ALIX.3D1

Płyta embedded ALIX.3D1 miniTX jest najnowszym produktem firmy PC Engines. Urządzenie jest następcą płyt embedded z serii WRAP 1.x/2.x. W odróżnieniu od swoich poprzedników płyta została wyposażona w dużo szybszy/wydajniejszy procesor AMD Geode taktowany z szybkością 433 MHz.

128 MB pamięci SDRAM umożliwia współpracę urządzenia z takimi systemami jak np. Linux (Debian itp.). ALIX.3D1 miniTX jest w pełni kompatybilny z systemem MikroTik.

Alix 3D1 został wyposażony w dwa złącza miniPCI oraz jeden port ethernet co umożliwia zastosowanie płyty jako wydajna stacja bazowa a zarazem czyni z urządzenia ciekawą alternatywę dla płyt RouterBoard.

ALIX.3D1 miniTX jest idealnym rozwiązaniem w miejscach gdzie zastosowanie standardowych płyt ATX jest nie możliwe ze względu na rozmiary lub sposób zasilania (małe pomieszczenia gospodarcze itd.). Ze względu na brak elementów mechanicznych (wiatraki,wentylatory itp.) urządzenie jest niezwykle ciche co znacznie podwyższa komfort pracy.

Do urządzenia można podłączć dwie karty miniPCI o mocy do 400mW lub jedną kartę o mocy do 600mW.

Najważniejsze cechy :

• Procesor 433MHz AMD Geode LX700
• 128 MB pamięci operacyjnej
• Jeden port ethernet
• Dwa sloty miniPCI
• Obsługa POE

Specyfikacja:

CPU	433 MHz AMD Geode LX700
DRAM	128MB DDR DRAM
Storage	CompactFlash socket
Zasilanie	Zasilacz prądu stałego lub passive PoE, min. 7V, max 20V
Diody LED	Trzy diody LED na przednim panelu
Rozszeżenia	2 miniPCI sloty, LPC bus
Sieć	Jeden port Ethernet (VIA VT6105M 10/100)
Interfejsy I/O	port szeregowy DB9
Wymiary płyty	100 x 160 mm - podobnie jak WRAP.2E
Firmware	tinyBIOS

Zmiany w stosunku do 3D1:

• Add test points at switch pins for easier console restore. • Populate buzzer driver circuit. • Dodany COM2 (J4). • Dodatkowe opcjonalne zasilanie przez piny na płycie. • Reduce conducted EMI on DC jack. • Dodatkowe zasilanie 3.3V dla kart Hi-Power.
